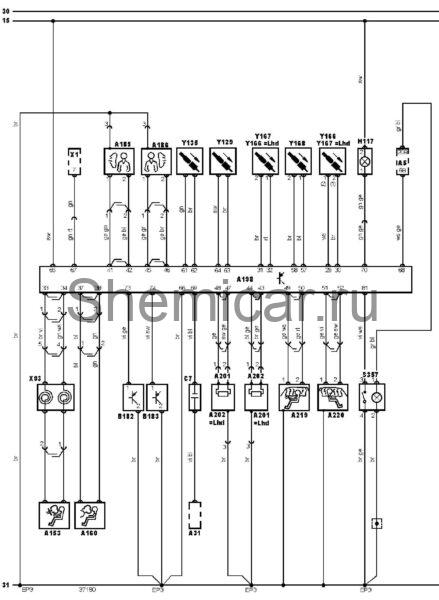

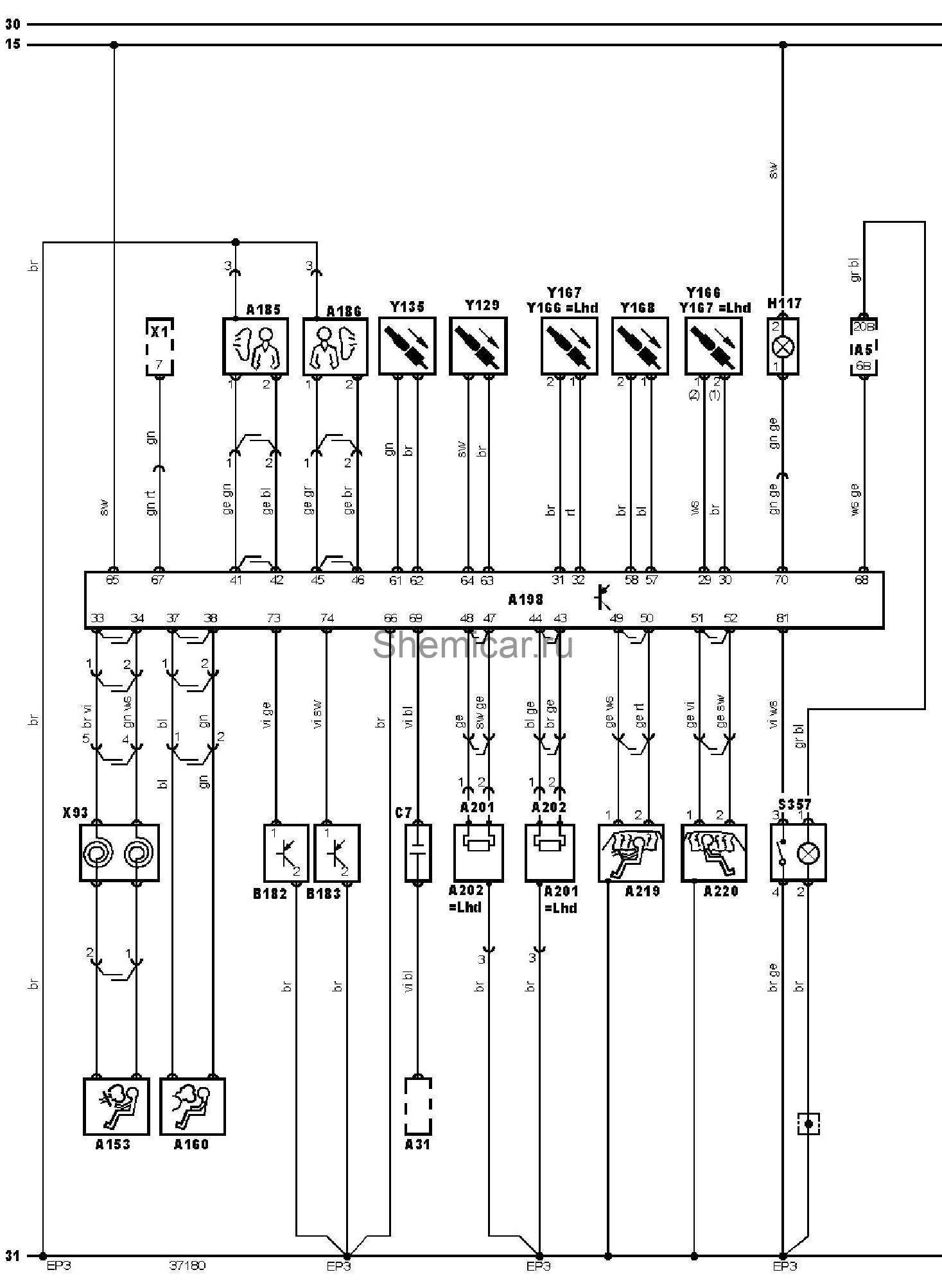

Электросхема подушек безопасности тип 2 Audi A6 C5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A31

Блок управления центральным замком

A153

Подушка безопасности водителя

A160

Подушка безопасности пассажира

A185

Боковая подушка безопасности водителя

A186

Боковая подушка безопасности пассажира

A198

Электронный блок управления SRS

A201

Боковая подушка безопасности, левая задняя

A202

Боковая подушка безопасности, правая задняя

A219

Боковая шторка безопасности (со стороны водителя)

A220

Боковая шторка безопасности (со стороны пассажира)

B182

Боковой датчик удара, со стороны водителя

B183

Боковой датчик удара, со стороны пассажира

C7

Конденсатор SRS

EP3

Точка массы

H117

Индикатор отключения подушки безопасности пассажира

S357

Выключатель принудительного отключения подушки безопасности пассажира

X1

Диагностический разъем (DLC)

X93

Спиральный провод(SRS)

Y129

Преднатяжитель ремня безопасности пассажира

Y135

Преднатяжитель ремня безопасности водителя

Y166

Преднатяжитель ремня безопасности (левый задний)

Y167

Преднатяжитель ремня безопасности (правый задний)

Y168

Преднатяжитель ремня безопасности (центральный задний)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
