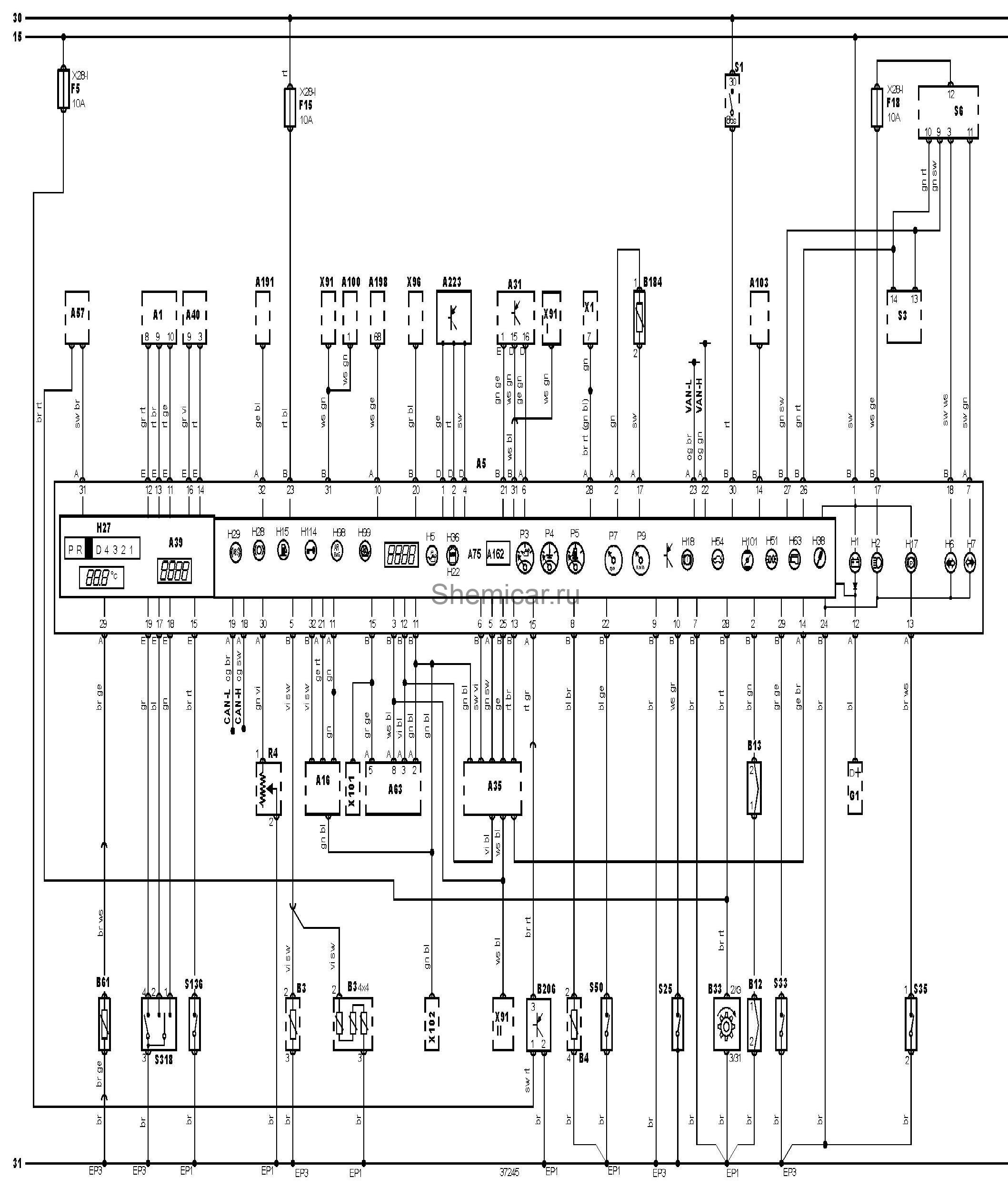

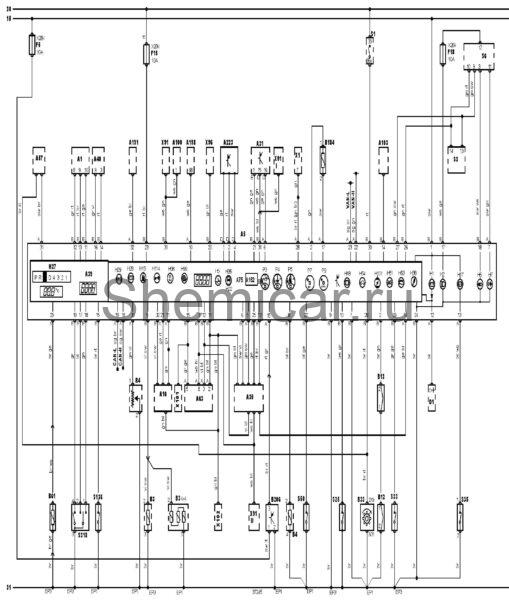

Электросхема приборной панели тип 3 Audi A6 C5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A16

Электронный блок управления ABS

A31

Блок управления центральным замком

A35

Электронный блок управления двигателем (ECM)

A39

Дополнительный блок индикациинеисправности

A40

Блок системы проверки исправности ламп

A57

Электронный блок управления трансмиссией (TCM)

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A100

Блок управления очистителем лобового стекла

A103

Блок управления подвеской

A162

Электронный блок управления иммобилайзером

A191

Блок управления корректором фар

A198

Электронный блок управления SRS

A223

Блок синхронизации часов

B3

Датчик указателя уровня топлива

B4

Датчик указателя температуры охлаждающей жидкости

B12

Датчик износа тормозной колодки (левой передней)

B13

Датчик износа тормозной колодки (правой передней)

B33

Датчик скорости автомобиля

B61

Датчик температуры окружающего воздуха

B184

Т ранспондер иммобилайзера

B206

Датчик состояния моторного масла

EP1

Точка массы

EP3

Точка массы

F5

Предохранитель

F15

Предохранитель

F18

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H5

Индикатор аварийного давления моторного масла

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H15

Индикатор низкого уровня топлива

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H22

Индикатор высокой температуры охлаждающей жидкости

H27

Индикатор(ы) системы переключения передач

H28

Индикатор износа тормозных колодок

H29

Индикатор ABS

H36

Индикатор низкого уровня охлаждающей жидкости

H38

Индикатор системы активной подвески

H51

Индикатор предупреждения о невыключенных габаритах

H54

Индикатор открытого багажника / задней двери

H63

Индикатор неисправности системы управления двигателем (MIL)

H98

Индикатор SRS

H99

Индикатор противобуксовочной системы

H101

Индикатор неисправности системы управления дроссельнойзаслонкой

H114

Индикатор центрального замка

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P5

Указатель температуры моторного масла

P7

Тахометр

P9

Спидометр

R4

Реостат подсветки комбинации приборов

S1

Замок зажигания

S3

Выключатель фар

S6

Комбинированный переключатель

S25

Датчик аварийного давлениямасла

S33

Датчик низкого уровня тормозной жидкости

S35

Датчик включения стояночного тормоза

S50

Датчик низкого уровня охлаждающей жидкости

S136

Датчик низкого уровня жидкости в бачке омывателя лобового стекла

S318

Выключатель сброса показаний одометра (счетчика пробега)

X1

Диагностический разъем (DLC)

X91

Разъем датчика скорости автомобиля

X91 I

Замок зажигания — вспомогательные цепи

X91 II

Замок зажигания — вспомогательные цепи

X96

Разъем подсветки приборной панели

X101

Разъем регулировки подсветки приборной панели

X102

Разъем (сигнал частоты вращения)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
