Электросхема АBS без EDL Audi A6 C4

Электросхема управления ABS без EDL Audi A6 1994. 1995. 1996. 1997 года выпуска.

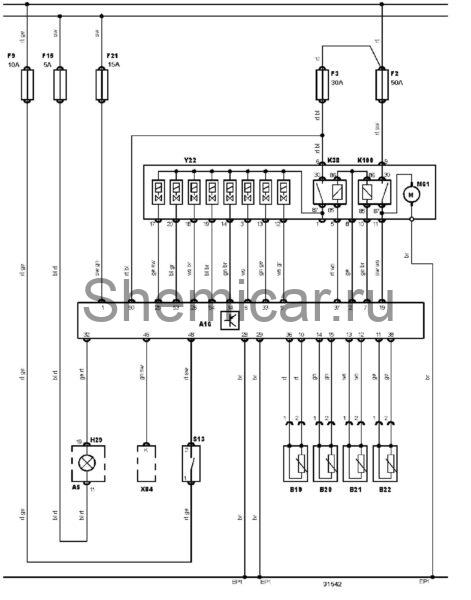

Электросхема управления ABS без EDL

обозначения к электрической схеме Audi A6

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A16	Электронный блок управления
B19	Датчик частоты вращения левого переднего колеса
B20	Датчик частоты вращения правого переднего колеса
B21	Датчик частоты вращения левого заднего колеса
B22	Датчик частоты вращения правого заднего колеса
F2	Предохранитель
F3	Предохранитель
F9	Предохранитель
F15	Предохранитель
F21	Предохранитель
H29	Индикатор ABS
K38	Реле системы
K100	Реле электродвигателя насоса
M61	Электродвигатель насоса
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
X84	Диагностический разъем
Y22	Модулятор давления

цвета проводов на схеме.
