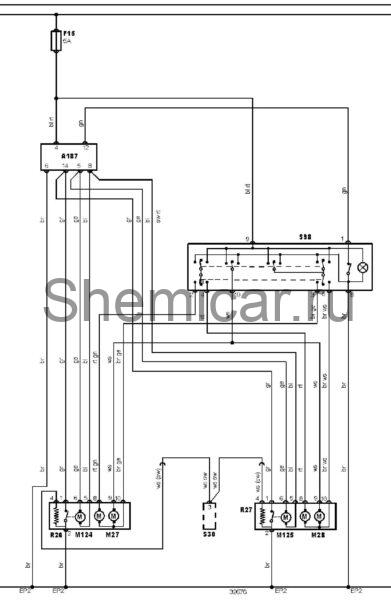

Электросхема электропривод зеркал тип 1 Audi A6 C4

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A187

Блок управления зеркалами заднего вида

EP2

Точка массы

F15

Предохранитель

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M28

Электродвигатель привода регулировки зеркала заднего вида на двери пассажира

M124

Электродвигатель привода складывания зеркала заднего вида на двери водителя

M125

Электродвигатель привода складывания зеркала заднего вида на двери пассажира

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

S30

Выключатель обогревателя заднего стекла

S98

Переключатель регулировки зеркал заднего вида

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
