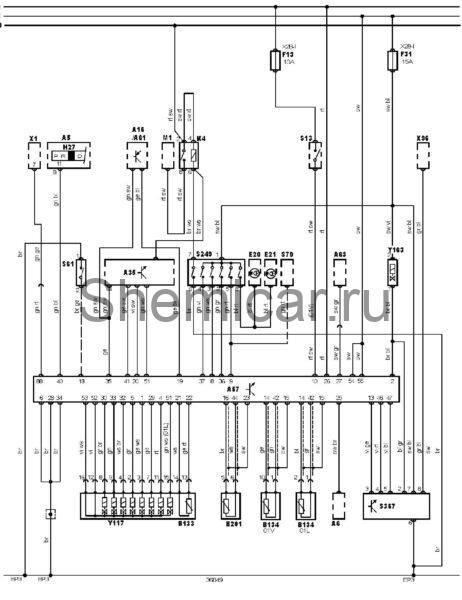

Электросхема AKPP тип 7 Audi A6 C5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A5

Комбинация приборов

A6

Часы

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A61

Электронный блок управления противобуксовочной системой

A63

Электронный блок управления кондиционером

B133

Датчик температуры рабочей жидкости трансмиссии

B134

Датчик скорости автомобиля (трансмиссия)

B201

Датчик частоты вращения входного вала трансмиссии

EP3

Точка массы

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

F13

Предохранитель

F31

Предохранитель

H27

Индикатор(ы) системы переключения передач

K4

Реле стартера

M1

Стартер

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S61

Выключатель режима kick-down

S79

Главный выключатель системы поддержания скорости (круиз-контроль)

S249

Датчик положения селектора

S367

Переключатель системы управления трансмиссией

X1

Диагностический разъем (DLC)

X96

Разъем подсветки приборной панели

Y117

Блок клапанов трансмиссии

Y163

Э/м клапан блокировки селектора ("P")

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
