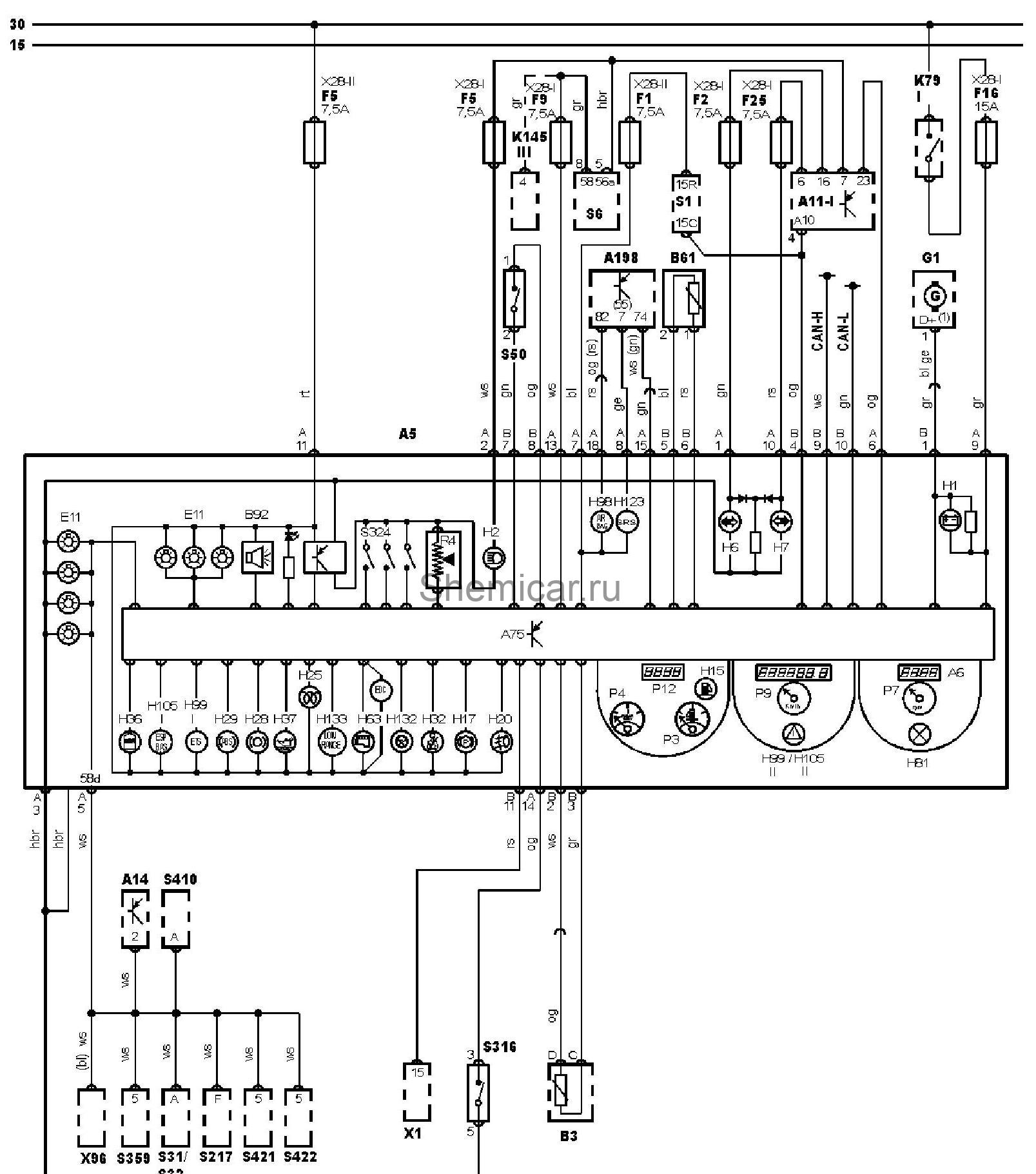

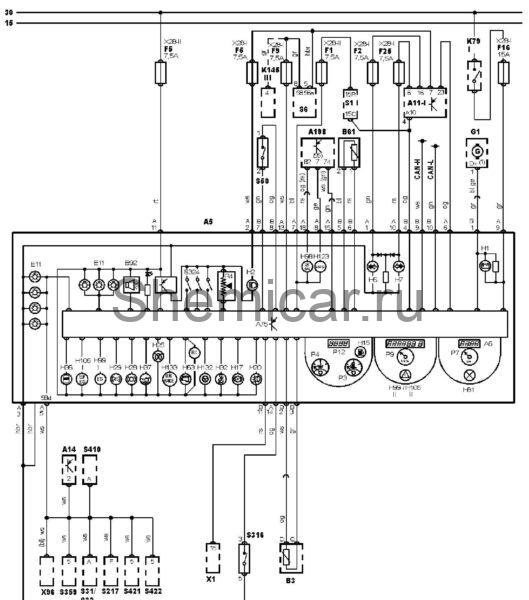

Электросхема приборной панели тип 2 Mercedes Benz M-Class 163

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A6

Часы

A11-I

Многофункциональный блок управления — моторный отсек

A14

Блок управления переключением передач

A75

Блок управления комбинацией приборов

A198

Электронный блок управления SRS

B3

Датчик указателя уровня топлива

B61

Датчик температуры окружающего воздуха

B92

Звуковой предупреждающий сигнал / зуммер

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP11

Точка массы

E11

Лампа(ы) подсветки комбинации приборов

F1

Предохранитель

F2

Предохранитель

F5

Предохранитель

F9

Предохранитель

F16

Предохранитель

F25

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H15

Индикатор низкого уровня топлива

H17

Индикатор включения стояночного тормоза

H20

Индикатор включения противотуманных фар (передних или единственных)

H25

Индикатор свечей накаливания

H28

Индикатор износа тормозных колодок

H29

Индикатор ABS

H32

Индикатор непристегнутых ремней безопасности

H36

Индикатор низкого уровня охлаждающей жидкости

H37

Индикатор низкого уровня моторного масла

H63

Индикатор неисправности системы управления двигателем (MIL)

H81

Резервная контрольнаялампа

H98

Индикатор SRS

H99

Индикатор противобуксовочной системы

H105

Индикатор системы BrakeAssist/ противобуксовочной системы

H123

Индикатор системы SRS

H132

Индикатор блокировки рулевой колонки

H133

Индикатор включения пониженной передачи

K79

Реле основных цепей зажигания

K145

Реле габаритов

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P7

Тахометр

P9

Спидометр

P12

Указатель температуры наружного воздуха

R4

Реостат подсветки комбинации приборов

S1

Замок зажигания

S6

Комбинированный переключатель

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

S50

Датчик низкого уровня охлаждающей жидкости

S217

Переключатель корректора фар

S316

Переключатель регулировки рулевой колонки

S324

Переключатель режимов работы цифрового дисплея

S359

Выключатель складывания зеркал заднего вида

S410

Датчик включения пониженной передачи раздаточной коробки

S421

Выключатель электропривода стеклоподъемника заднего левого бокового стекла

S422

Выключатель электропривода стеклоподъемника заднего правого бокового стекла

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле — моторный отсек

X28-II

Блок предохранителей/реле — правая нижняя защитная панель

X96

Разъем подсветки приборной панели

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
