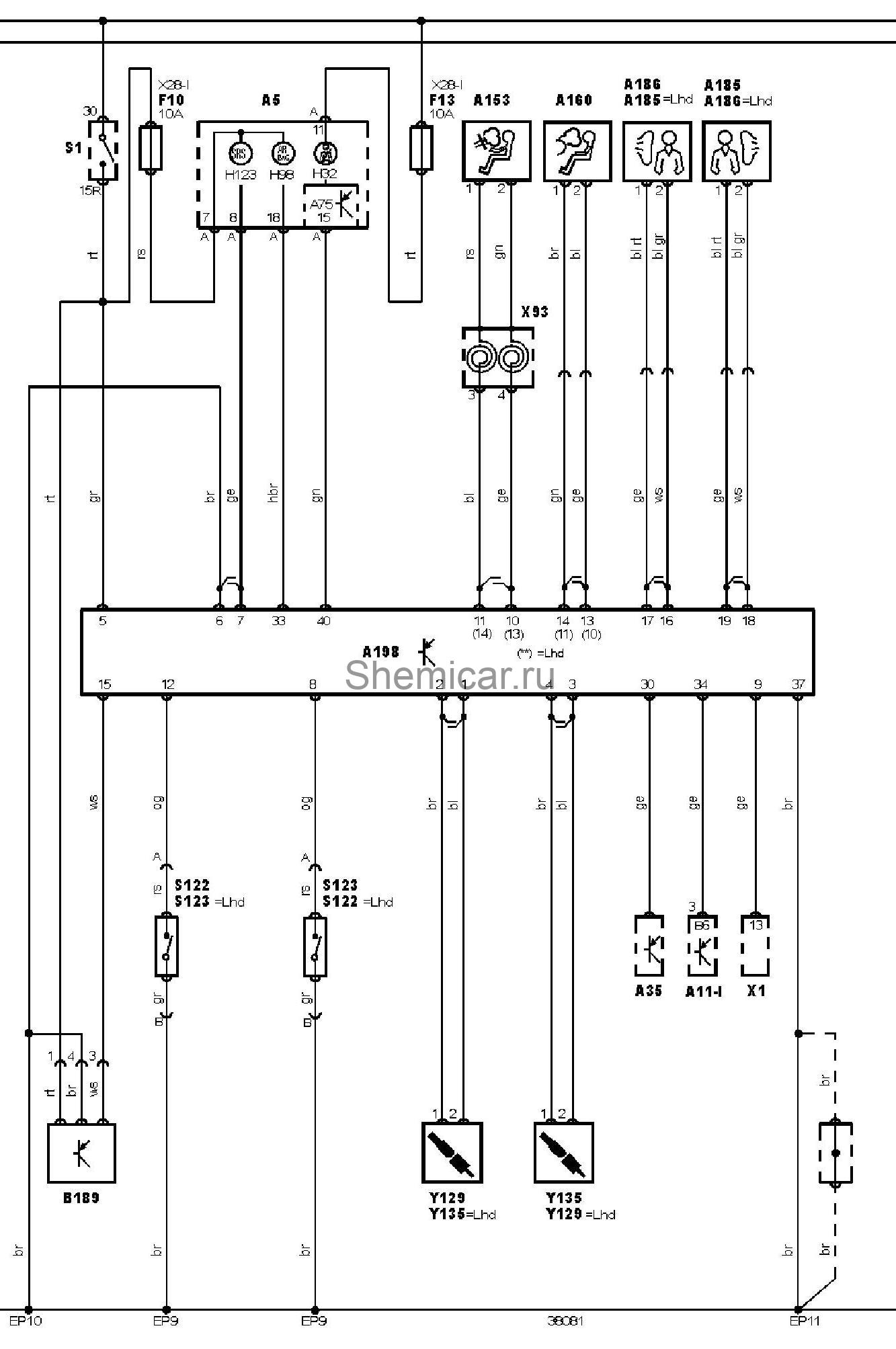

Электросхема подушек безопасности тип 1 Mercedes Benz M-Class 163

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления — моторный отсек

A35

Электронный блок управления двигателем (ECM)

A75

Блок управления комбинацией приборов

A153

Подушка безопасности водителя

A160

Подушка безопасности пассажира

A185

Боковая подушка безопасности водителя

A186

Боковая подушка безопасности пассажира

A198

Электронный блок управления SRS

B189

Датчик наличия пассажиранасиденье

EP10

Точка массы

EP11

Точка массы

EP9

Точка массы

F10

Предохранитель

F13

Предохранитель

H32

Индикатор непристегнутых ремней безопасности

H98

Индикатор SRS

H123

Индикатор системы SRS

S1

Замок зажигания

S122

Датчик непристегнутого ремня безопасности пассажира

S123

Датчик непристегнутого ремня безопасности водителя

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле — моторный отсек

X93

Спиральный провод(SRS)

Y129

Преднатяжитель ремня безопасности пассажира

Y135

Преднатяжитель ремня безопасности водителя

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
