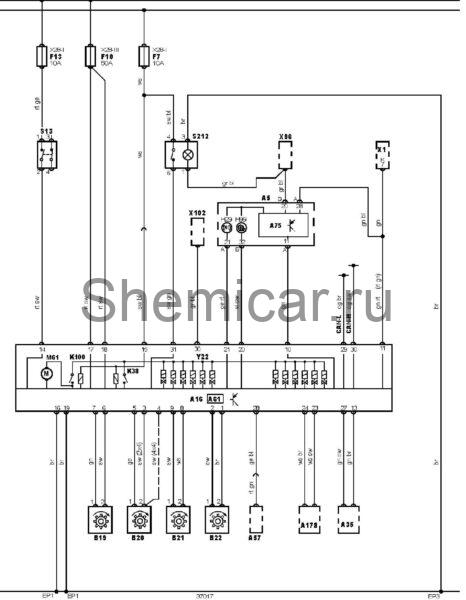

Электросхема системы ABS тип 6 Audi A6 C5, C6

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем

A57

Электронный блок управления КПП

A61

Электронный блок управления противобуксовочной системой

A75

Блок управления комбинацией приборов

A178

Блок управления навигационной системой

B19

Датчик частоты вращения левого переднего колеса

B20

Датчик частоты вращения правого переднего колеса

B21

Датчик частоты вращения левого заднего колеса

B22

Датчик частоты вращения правого заднего колеса

EP1

Точка заземления

EP3

Точка заземления

F7

Предохранитель

F10

Предохранитель

F13

Предохранитель

H29

Индикатор ABS

H99

Индикатор противобуксовочной системы

K38

РелеABS

K100

Реле электродвигателя насоса

M61

Электродвигатель насоса

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S212

Выключатель противобуксовочной системы

X1

Диагностический разъем (DLC)

X96

Разъем подсветки приборной панели

X102

Разъем (сигнал частоты вращения)

Y22

Модулятор давления

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
