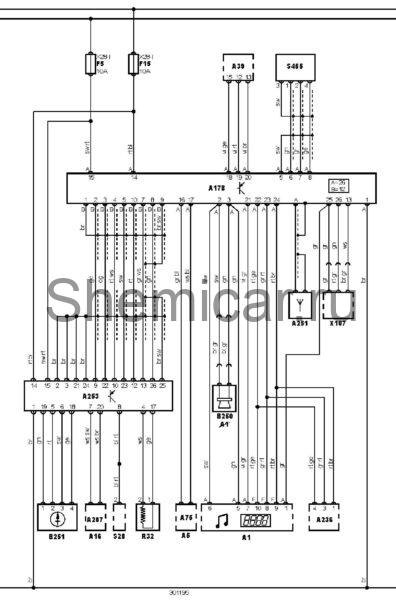

Электросхема системы навигации тип 1 Audi A6 C5

Электросхема системы навигации Audi A6 1997, 1998 года выпуска.

Электросхема системы навигации

обозначения к электрической схеме Audi A6

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A5	Комбинация приборов
A16	Электронный блок управления ABS
A39	Дополнительный блок индикации неисправности
A75	Блок управления комбинацией приборов
A178	Блок управления навигационной системой
A207	Блок управления ESP (система поддержания курсовой устойчивости)
A236	Блок управления электрооборудованием рулевой колонки
A251	Антенна навигационной системы
A253	CD/DVD-привод навигационной системы
B250	Динамик системы навигации
B251	Компас навигационной системы
F5	Предохранитель
F15	Предохранитель
R32	Обогреватель заднего стекла
S28	Выключатель фонарей заднего хода
S455	Переключатель управления навигационной системой
X28-I	Блок предохранителей/реле, приборная панель
X107	Разъем телефона

цвета проводов на схеме.
