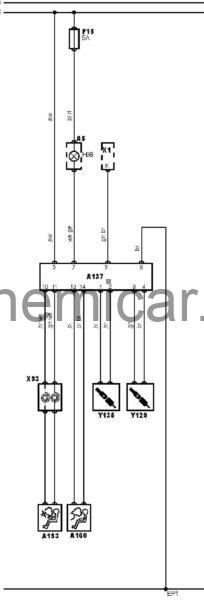

Электросхема подушки безопасности Audi A6 C4

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A137

Электронный блок управления SRS

A153

Подушка безопасности водителя

A160

Подушка безопасности пассажира

EP1

Точка массы

F15

Предохранитель

H98

Индикатор SRS

X1

Диагностический разъем (DLC)

X93

Спиральный провод(SRS)

Y129

Преднатяжитель ремня безопасности пассажира

Y135

Преднатяжитель ремня безопасности водителя

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
