Электросхема мультимедиа- системы тип 3 Audi A6 C4

Электросхема мультимедиа- системы Audi A6 1994, 1995, 1996, 1997 года выпуска.

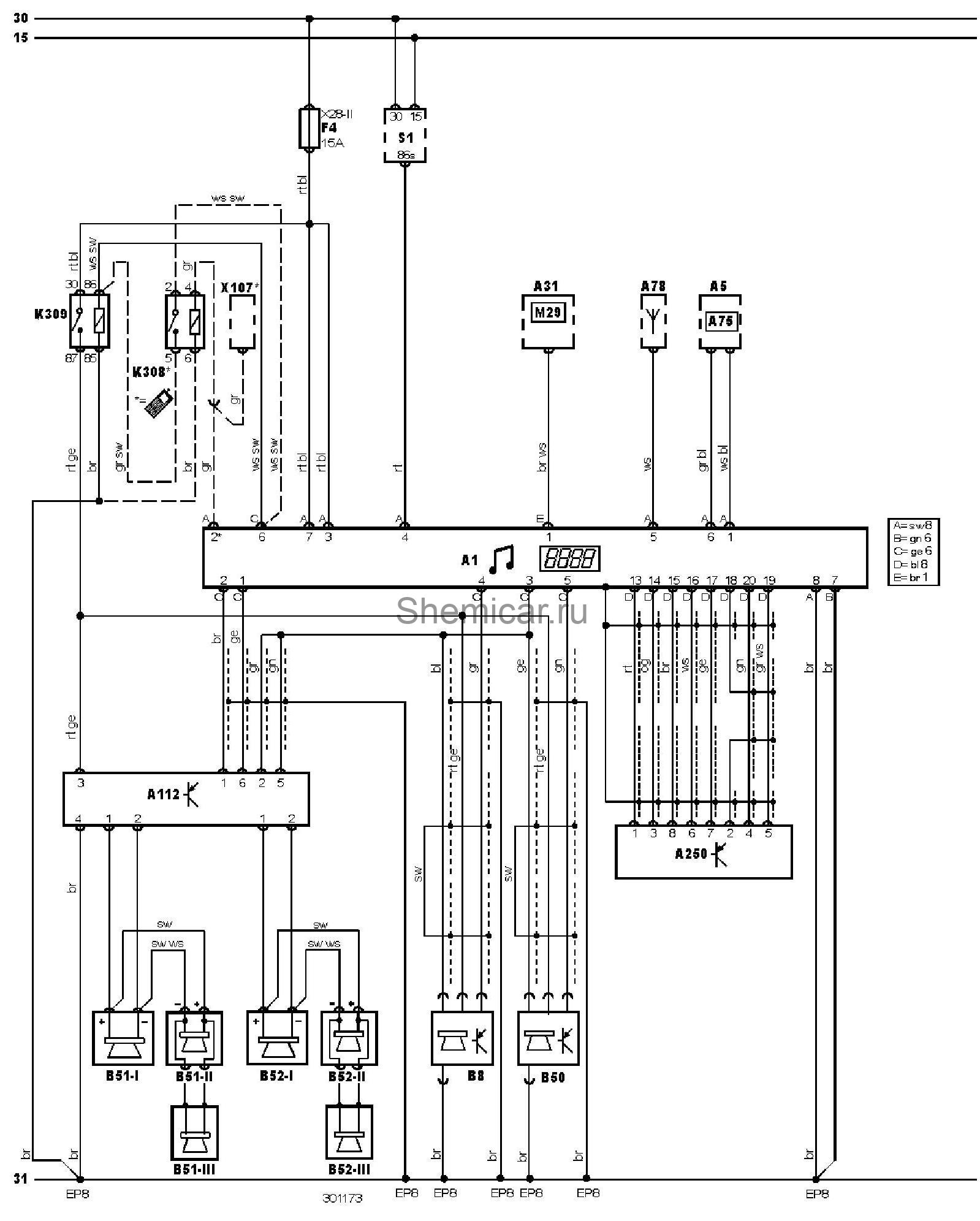

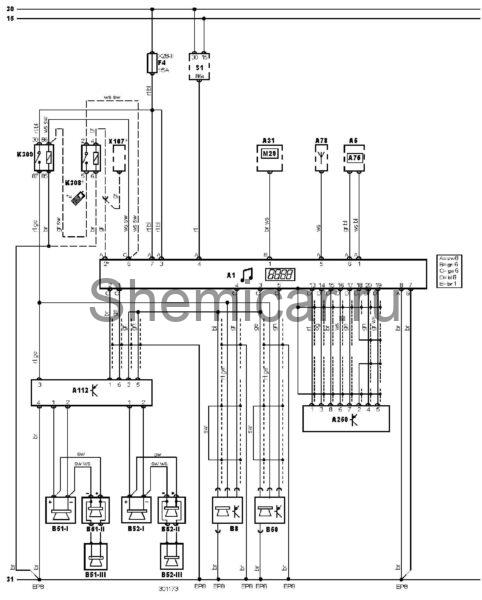

Электросхема мультимедиа- системы -Аудиосистема Bose

обозначения к электрической схеме Audi A6

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A5	Комбинация приборов
A31	Блок управления центральным замком
A75	Блок управления комбинацией приборов
A78	Блок антенны
A112	Усилитель выходного сигнала аудиосистемы
A250	CD-чейнджер
B8	Динамик аудиосистемы, левый передний или единственный
B50	Динамик аудиосистемы, правый передний
B51-I	Динамик аудиосистемы, левый задний 1
B51-II	Динамик аудиосистемы, левый задний 2
B51-III	Динамик аудиосистемы, левый задний 3
B52-I	Динамик аудиосистемы, правый задний 1
B52-II	Динамик аудиосистемы, правый задний 2
B52-III	Динамик аудиосистемы, правый задний 3
EP8	Точка массы
F4	Предохранитель
K308	Переключающее реле динамика аудиосистемы/телефона
K309	Реле динамика аудиосистемы
M29	Вакуумный насос центрального замка
S1	Замок зажигания
X28-II	Блок предохранителей/реле
X107	Разъем телефона

цвета проводов на схеме.
