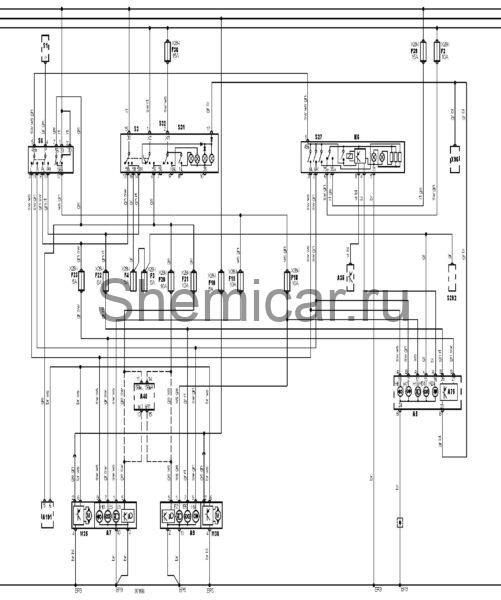

Электросхема внешнего освещения тип 9 Audi A6 C5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара всборе

A9

Правая фара всборе

A35

Электронный блок управления двигателем (ECM)

A40

Блок системы проверки исправности ламп

A75

Блок управления комбинацией приборов

A191

Блок управления корректором фар

EP3

Точка массы

EP5

Точка массы

E1

Лампа левой фары

E2

Лампа правой фары

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F10

Предохранитель

F18

Предохранитель

F19

Предохранитель

F20

Предохранитель

F21

Предохранитель

F22

Предохранитель

F23

Предохранитель

F36

Предохранитель

F39

Предохранитель

H1

Индикатор зарядки аккумуляторной батареи

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателя поворота

H24

Индикатор наличия прицепа

H51

Индикатор предупреждения о невыключенных габаритах

K6

Реле аварийной сигнализации

M35

Электродвигатель корректора фар (левый или единственный)

M36

Электродвигатель корректора фар (правый)

S1

Замок зажигания

S3

Выключатель фар

S6

Комбинированный переключатель

S27

Выключатель аварийной сигнализации

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

S292

Панель управления кондиционером/отопителем

X

Замок зажигания — вспомогательные цепи

X96

Разъем подсветки приборной панели

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
