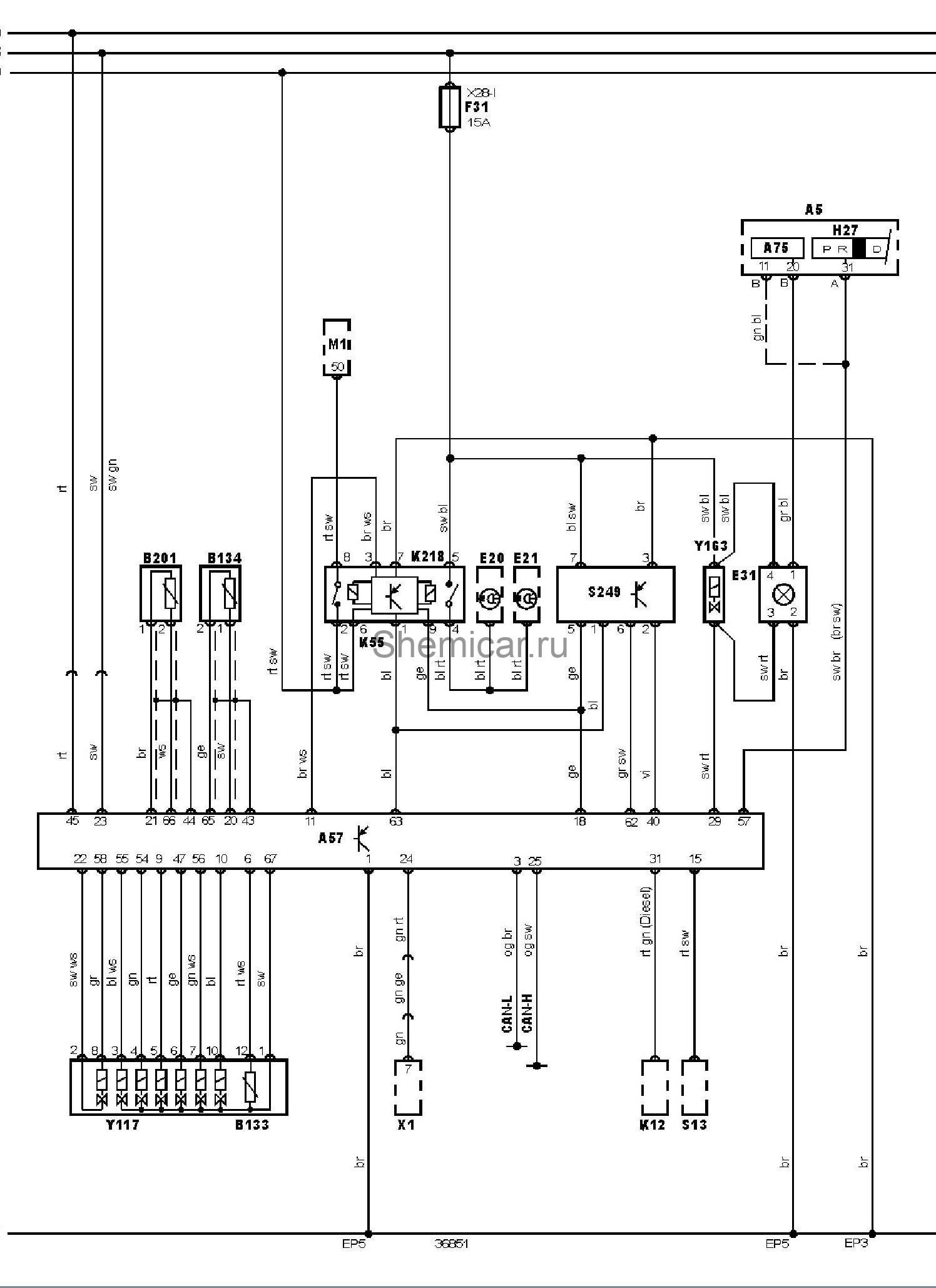

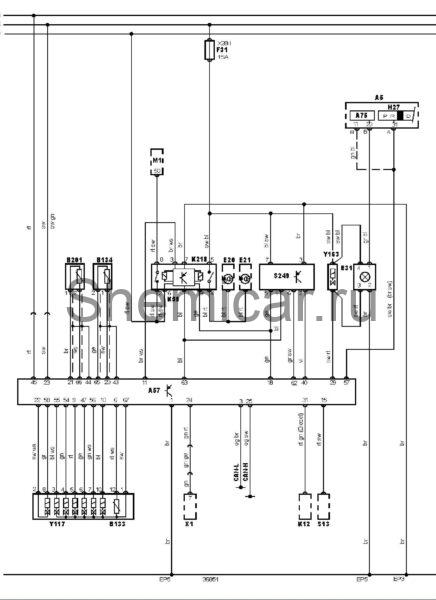

Электросхема AKPP тип 6 Audi A6 C5, C6

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A5

Комбинация приборов

A57

Электронный блок управления трансмиссией (TCM)

A75

Блок управления комбинацией приборов

B133

Датчик температуры рабочей жидкости трансмиссии

B134

Датчик скорости автомобиля (трансмиссия)

B201

Датчик частоты вращения входного вала трансмиссии

EP3

Точка массы

EP5

Точка массы

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

E31

Лампа подсветки селектора

F31

Предохранитель

H27

Индикатор(ы) системы переключения передач

K12

Реле электродвигателя вентилятора системы охлаждения

K55

Выключатель запрещения запуска

K218

Реле фонарей заднего хода

M1

Стартер

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S249

Датчик положения селектора

X1

Диагностический разъем (DLC)

Y117

Блок клапанов трансмиссии

Y163

Э/м клапан блокировки селектора ("P")

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
