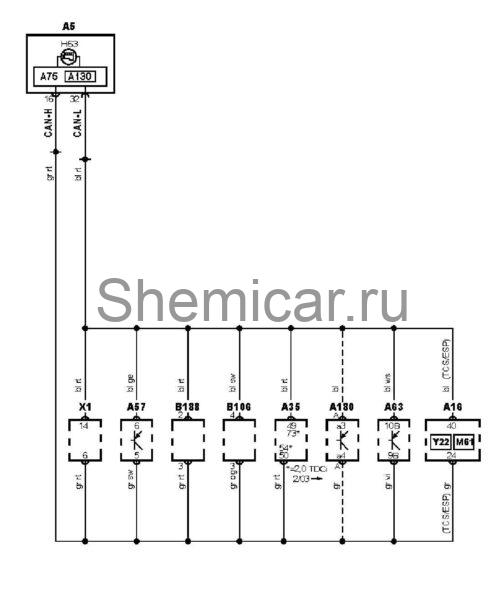

Электросхема шин CAN Ford Mondeo 3

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A130

Блок диагностики

A180

Блок управления форсунками

B106

Датчик положения рулевого колеса

B188

Датчик бокового перемещения

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

H63

Индикатор неисправности системы управления двигателем (MIL)

M61

Электродвигатель насоса ABS

X1

Диагностический разъем (DLC)

Y22

Модулятор ABS

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
