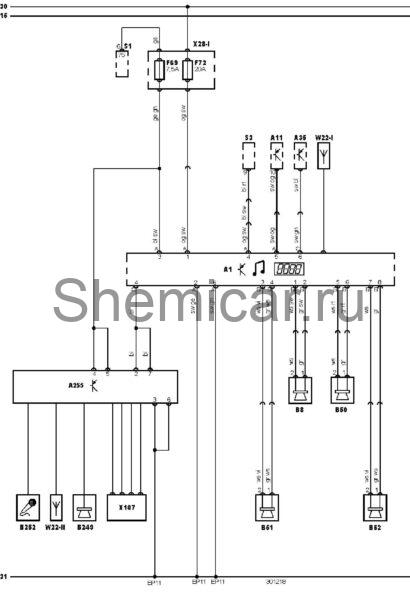

Электросхема системы связи тип 1 Ford Mondeo 3

Электрическая схема системы связи автомобиля Ford Mondeo 2001, 2002, 2003 года выпуска.

Электросхема системы связи — Без системы голосового управления (-05.2003).

обозначения к электрической схеме Ford Mondeo

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A11	Многофункциональный блок управления
A35	Электронный блок управления двигателем (ECM)
A225	Блок телематики
B8	Динамик аудиосистемы, левый передний или единственный
B50	Динамик аудиосистемы, правый передний
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
B249	Динамик телефона
B252	Микрофон
EP11	Точка массы
F69	Предохранитель
F72	Предохранитель
S1	Замок зажигания
S3	Выключатель фар
W22-I	Провод антенны 1
W22-II	Провод антенны 2
X28-I	Блок предохранителей/реле — пространство для ног, слева
X107	Разъем телефона

цвета проводов на схеме.
