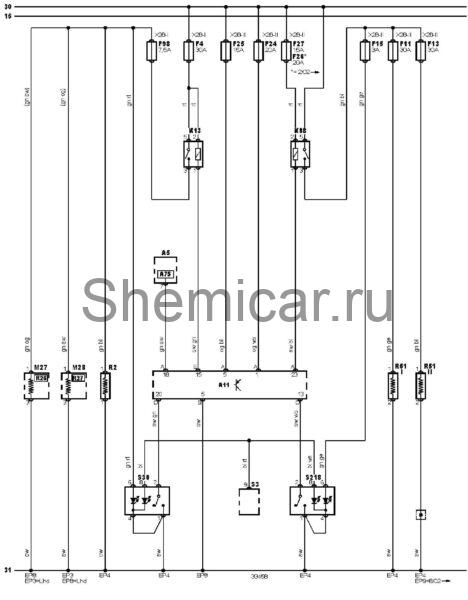

Электросхема обогревателя стекла Ford Mondeo 3

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A75

Блок управления комбинацией приборов

EP3

Точка массы

EP4

Точка массы

EP8

Точка массы

EP9

Точка массы

F4

Предохранитель

F11

Предохранитель

F13

Предохранитель

F15

Предохранитель

F24

Предохранитель

F25

Предохранитель

F26

Предохранитель

F27

Предохранитель

F98

Предохранитель

K13

Реле обогревателя заднего стекла

K98

Реле обогревателя лобового стекла

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M28

Электродвигатель привода регулировки зеркала заднего вида на двери пассажира

R2

Обогреватель заднего стекла

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

R51

Обогреватель лобового стекла

S3

Выключатель фар

S30

Выключатель обогревателя заднего стекла

S218

Выключатель обогревателя лобового стекла

X28-I

Блок предохранителей/реле — пространство для ног, слева

X28-II

Блок предохранителей/реле, моторный отсек

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
