Электросхема звукового сигнала Ford Mondeo 3

Электрическая схема звукового сигнала автомобиля Ford Mondeo 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

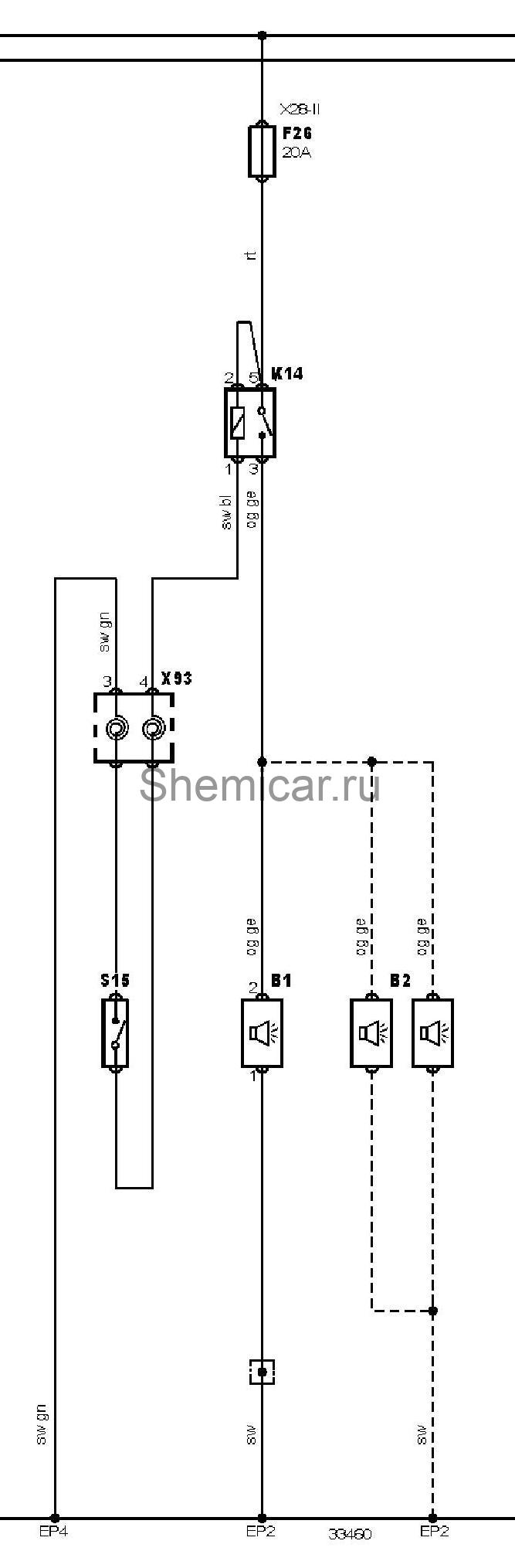

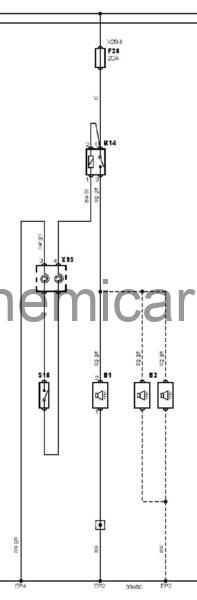

Электросхема звукового сигнала.

обозначения к электрической схеме Ford Mondeo

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
B1	Звуковой сигнал
B2	Звуковой сигнал (двойной)
EP2	Точка массы
EP4	Точка массы
F26	Предохранитель
K14	Реле звукового сигнала
S15	Выключатель звукового сигнала
X28-II	Блок предохранителей/реле, моторный отсек
X93	Спиральный провод(SRS)

цвета проводов на схеме.
