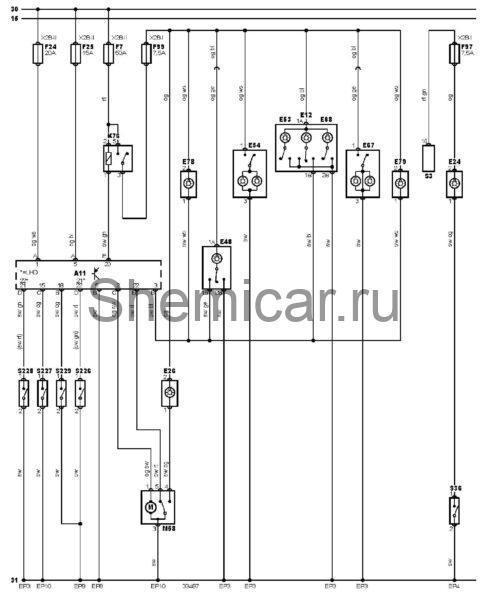

Электросхема освещения салона тип 1 Ford Mondeo 3

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11

Многофункциональный блок управления

EP10

Точка массы

EP3

Точка массы

EP4

Точка массы

EP8

Точка массы

E12

Лампа освещения салона (передняя)

E24

Лампа подсветки вещевого ящика

E26

Лампа подсветки багажника / задней двери

E48

Лампа освещения салона (задняя левая или единственная)

E53

Лампа местной подсветки (со стороны пассажира)

E54

Лампа подсветки косметического зеркала (пассажира)

E67

Лампа подсветки косметического зеркала (водителя)

E68

Лампа местной подсветки (со стороны водителя)

E78

Лампа освещения салона, передняя левая

E79

Лампа освещения салона, передняя правая

F7

Предохранитель

F24

Предохранитель

F25

Предохранитель

F97

Предохранитель

F99

Предохранитель

K76

Реле вспомогательных цепей зажигания

M58

Электродвигатель центрального замка (крышка багажника / задняя дверь)

S3

Выключатель фар

S36

Выключатель лампы подсветки вещевого ящика

S226

Концевой выключатель двери водителя

S227

Концевой выключатель левой задней двери

S228

Концевой выключатель двери пассажира

S229

Концевой выключатель правой задней двери

X28-I

Блок предохранителей/реле — пространство для ног, слева

X28-II

Блок предохранителей/реле, моторный отсек

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
