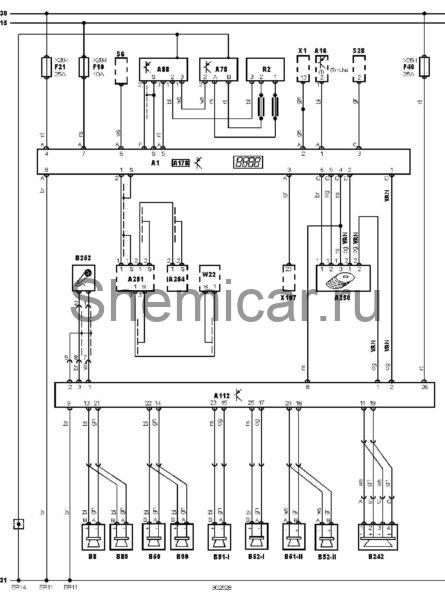

Электросхема системы навигации Mercedes Benz M-Class 163

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A16

Электронный блок управления ABS

A78

Блок антенны

A88

Усилитель сигнала антенны

A112

Усилитель выходного сигнала аудиосистемы

A178

Блок управления навигационной системой

A250

CD-чейнджер

A251

Антенна навигационной системы

A254

Блок управления телефоном

B8

Динамик аудиосистемы, левый передний илиединственный

B50

Динамик аудиосистемы, правый передний

B51-I

Динамик аудиосистемы, левый задний 1

B51-II

Динамик аудиосистемы, левый задний 2

B52-I

Динамик аудиосистемы, правый задний 1

B52-II

Динамик аудиосистемы, правый задний 2

B89

Дополнительный динамик аудиосистемы (левый)

B90

Дополнительный динамик аудиосистемы (правый)

B242

Динамик аудиосистемы, задний центральный

B252

Микрофон

EP11

Точка массы

EP14

Точка массы

F10

Предохранитель

F21

Предохранитель

F40

Предохранитель

R2

Обогреватель заднего стекла

S6

Комбинированный переключатель

S28

Выключатель фонарей заднего хода

W22

Провод антенны

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле — моторный отсек

X107

Разъем телефона

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
