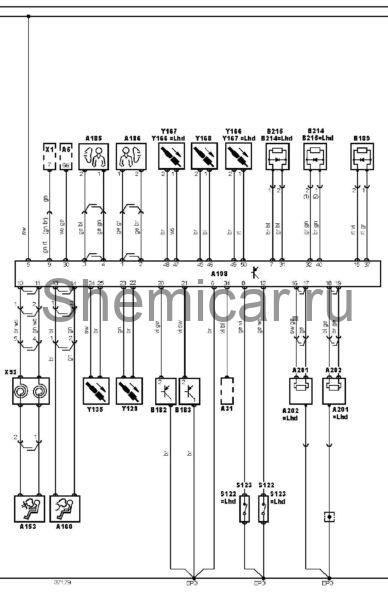

Электросхема подушек безопасности тип 1 Audi A6 C5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A31

Блок управления центральным замком

A153

Подушка безопасности водителя

A160

Подушка безопасности пассажира

A185

Боковая подушка безопасности водителя

A186

Боковая подушка безопасности пассажира

A198

Электронный блок управления SRS

A201

Боковая подушка безопасности, левая задняя

A202

Боковая подушка безопасности, правая задняя

B182

Боковой датчик удара, со стороны водителя

B183

Боковой датчик удара, со стороны пассажира

B189

Датчик наличияпассажиранасиденье

B214

Датчик наличия пассажиранасиденье (левыйзадний)

B215

Датчик наличия пассажирана сиденье (правый задний)

EP3

Точка массы

S122

Датчик непристегнутого ремня безопасности пассажира

S123

Датчик непристегнутого ремня безопасности водителя

X1

Диагностический разъем (DLC)

X93

Спиральный провод(SRS)

Y129

Преднатяжитель ремня безопасности пассажира

Y135

Преднатяжитель ремня безопасности водителя

Y166

Преднатяжитель ремня безопасности (левый задний)

Y167

Преднатяжитель ремня безопасности (правый задний)

Y168

Преднатяжитель ремня безопасности (центральный задний)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
