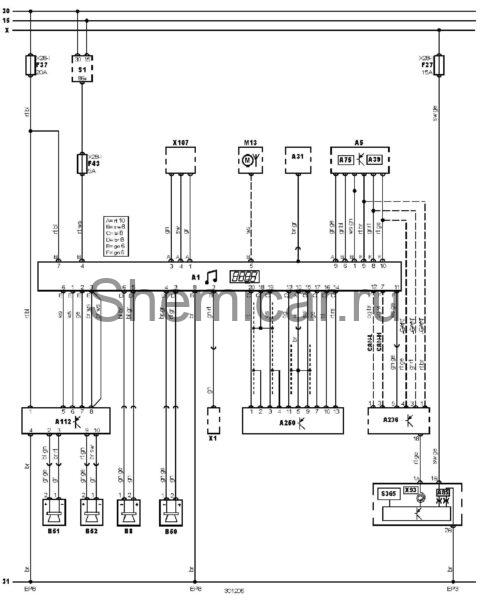

Электросхема мультимедиа- системы тип 6 Audi A6 C5, C6

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A31

Блок управления центральным замком

A39

Дополнительный блок индикации неисправности

A75

Блок управления комбинацией приборов

A85

Скользящий контакт звукового сигнала

A112

Усилитель выходного сигнала аудиосистемы

A236

Блок управления электрооборудованием рулевой колонки

A250

CD-чейнджер

B8

Динамик аудиосистемы, левый передний или единственный

B50

Динамик аудиосистемы, правый передний

B51

Динамик аудиосистемы, левый задний

B52

Динамик аудиосистемы, правый задний

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP3

Точка массы

EP8

Точка массы

F27

Предохранитель

F37

Предохранитель

F43

Предохранитель

M13

Электродвигатель привода антенны

S1

Замок зажигания

S365

Комбинированный переключатель (на рулевом колесе)

X

Замок зажигания — вспомогательные цепи

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель

X93

Спиральный провод(SRS)

X107

Разъем телефона

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
