Электросхема обогревателя стекла Mercedes Benz V-Class 638

Электрическая схема обогревателя стекла Mercedes Benz V-Class 638 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.

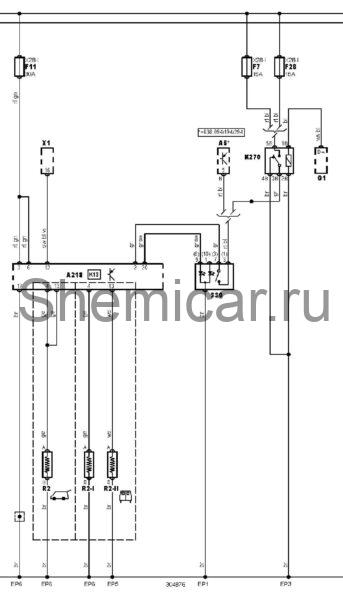

Электросхема обогревателя стекла.

обозначения к электрической схеме Mercedes Benz V-Class 638

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A218	Блок управления очистителем / омывателем заднего стекла
EP1	Точка массы
EP3	Точка массы
EP5	Точка массы
EP6	Точка массы
F7	Предохранитель
F11	Предохранитель
F28	Предохранитель
G1	Г енератор
K13	Реле обогревателя заднего стекла
K270	Реле основных цепей
R2	Обогреватель заднего стекла
R2-I	Обогреватель заднего стекла 1
R2-II	Обогреватель заднего стекла 2
S30	Выключатель обогревателя заднего стекла
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле, под сиденьем 1

цвета проводов на схеме.
