Электросхема очистителей тип 2 Audi A6 C5, C6

Электросхема очистителей и омывателей Audi A6 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

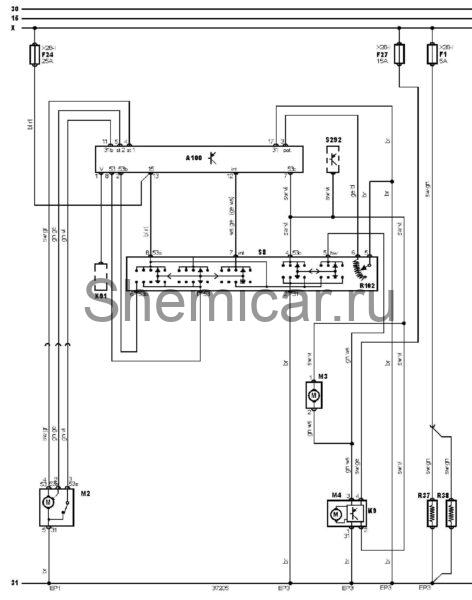

Электросхема очистителей и омывателей — Универсал

обозначения к электрической схеме Audi A6

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A100	Блок управления очистителем лобового стекла
EP1	Точка массы
EP3	Точка массы
F1	Предохранитель
F24	Предохранитель
F27	Предохранитель
K9	Реле прерывистого режима работы очистителя заднего стекла
M2	Электродвигатель очистителя лобового стекла
M3	Электродвигатель насоса омывателя лобового стекла
M4	Электродвигатель очистителя заднего стекла
R37	Обогреватель форсунки омывателя лобового стекла (левый или единственный)
R38	Обогреватель форсунки омывателя лобового стекла (правый)
R102	Регулятор прерывистого режима работы очистителя лобового стекла
S8	Переключатель управления очистителем / омывателем лобового стекла
S292	Панель управления кондиционером/отопителем
X	Замок зажигания — вспомогательные цепи
X91	Разъем датчика скорости автомобиля

цвета проводов на схеме.
