Электросхема DLC Audi A6 C5

Электросхема диагностического разъема Audi A6 1999, 2000, 2001 года выпуска.

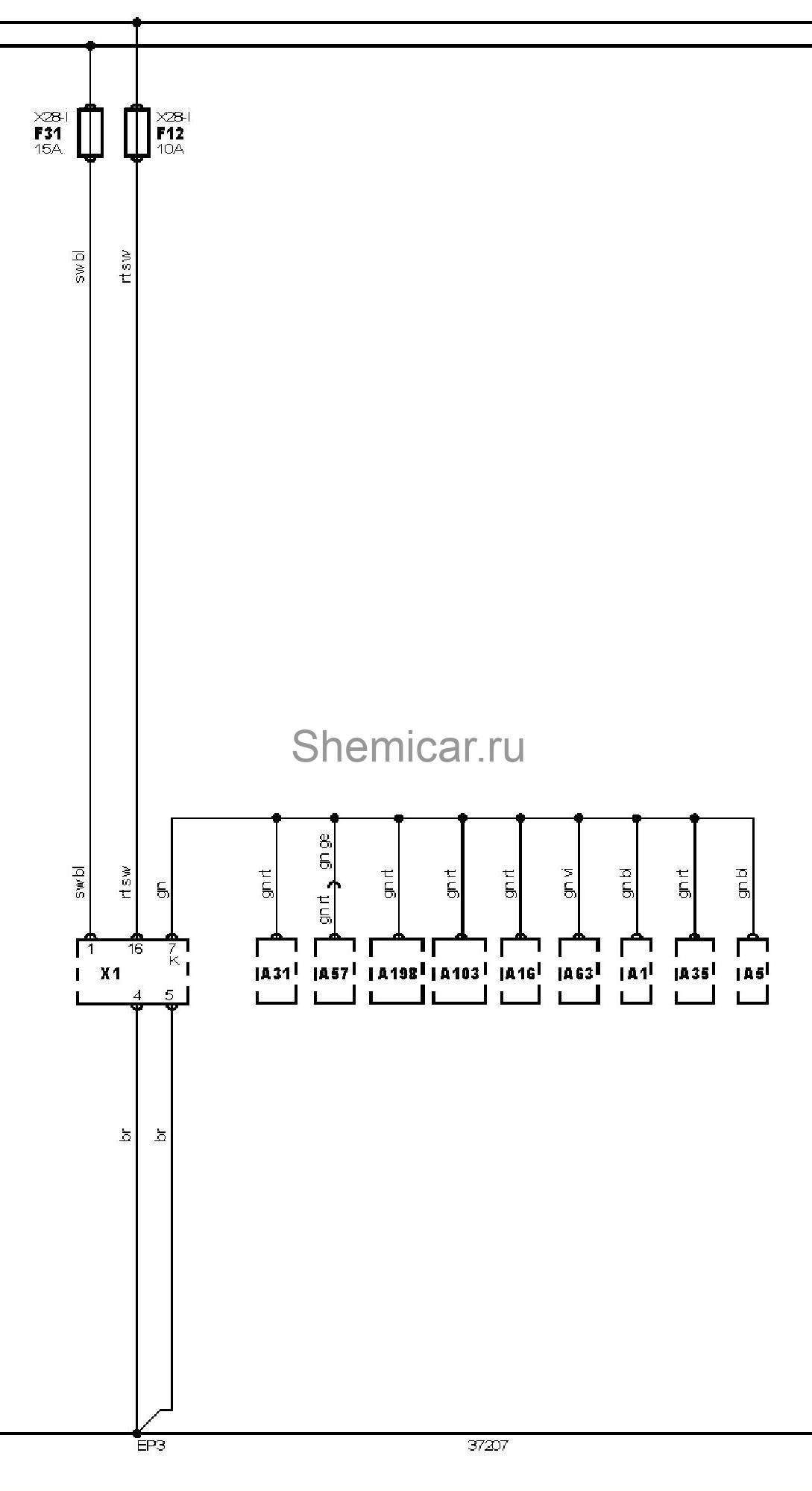

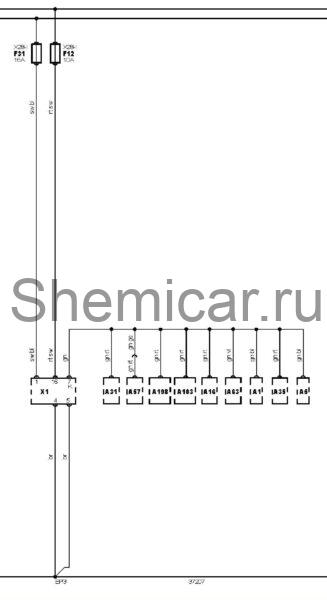

Электросхема диагностического разъема (DLC) 1999-2001

обозначения к электрической схеме Audi A6

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A5	Комбинация приборов
A16	Электронный блок управления ABS
A31	Блок управления центральным замком
A35	Электронный блок управления двигателем (ECM)
A57	Электронный блок управления трансмиссией (TCM)
A63	Электронный блок управления кондиционером
A103	Блок управления подвеской
A198	Электронный блок управления SRS
EP3	Точка массы
F12	Предохранитель
F31	Предохранитель
X1	Диагностический разъем (DLC)

цвета проводов на схеме.
