Электросхема очистителей и омывателей тип 2 Ford Transit 2

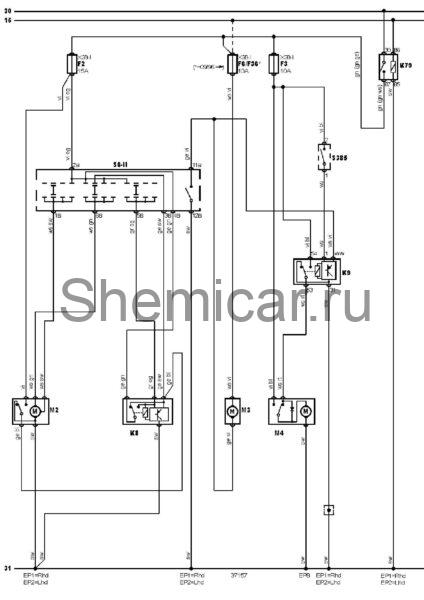

Электрическая схема очистителей и омывателей Ford Transit 1998, 1999, 2000 года выпуска.

Электросхема очистителей и омывателей (09.1998-).

обозначения к электрической схеме Ford Transit

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
EP1	Точка массы
EP2	Точка массы
EP8	Точка массы
F2	Предохранитель
F3	Предохранитель
F6/F36	Предохранитель
K8	Реле прерывистого режима работы очистителя / омывателя лобового стекла
K9	Реле прерывистого режима работы очистителя заднего стекла
K79	Реле основных цепей зажигания
M2	Электродвигатель очистителя лобового стекла
M3	Электродвигатель насоса омывателя лобового стекла
M4	Электродвигатель очистителя заднего стекла
S6-II	Комбинированный переключатель 2
S385	Выключатель очистителя заднего стекла

цвета проводов на схеме.
