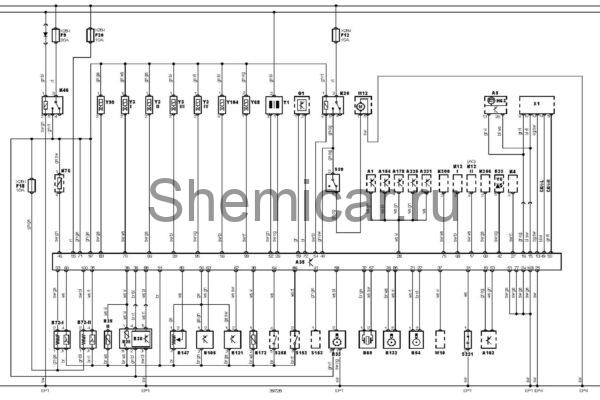

Электросхема двигателя HMDA Ford Focus 1

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A35

Электронный блок управления двигателем (ECM)

A154

Блок управления электроприводом люка

A162

Электронный блок управления иммобилайзером

A178

Блок управления навигационной системой

A225

Блок телематики

A231

Блок управления ксеноновыми фарами

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72-I

Подогреваемый кислородный датчик 1

B72-II

Подогреваемый кислородный датчик 2

B105

Датчик давления наддува

B121

Датчик атмосферного давления

B132

Датчик положения распределительного вала

B147

Датчик положения дроссельной заслонки

B172

Датчик температуры головки блока цилиндров

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP4

Точка массы

E23

Часы

F9

Предохранитель

F12

Предохранитель

F18

Предохранитель

F20

Предохранитель

G1

Г енератор

H63

Индикатор неисправности системы управления двигателем (MIL)

K4

Реле стартера

K12

Реле электродвигателя вентилятора системы охлаждения

K20

Реле топливного насоса

K46

Реле системы управления двигателем

K76

Реле вспомогательных цепей зажигания

K256

Реле полностью открытого положения дроссельной заслонки

K300

Реле насоса охлаждения промежуточного охладителя турбокомпрессора

M12

Топливныйнасос

S39

Инерционный выключатель отсечки подачи топлива

S152

Датчик-выключатель подавлению хладагента в системе кондиционирования

S153

Датчик-выключатель по низкому давлению хладагента в системе кондиционирования

S231

Датчик-выключатель подавлению в системе усилителя рулевого управления

S258

Концевой выключатель (датчик положения) педали сцепления

T1

Катушка зажигания

V6

Светодиод противоугонной системы

W10

Запасной провод (жгут проводов), моторный отсек

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, моторный отсек

Y3

Форсунка

Y68

Клапан управления перепуском газов мимо турбины

Y99

Клапан управления перепуском воздуха на холостом ходу

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
