Электросхема DLC тип 2 Citroen C3 2005-2010

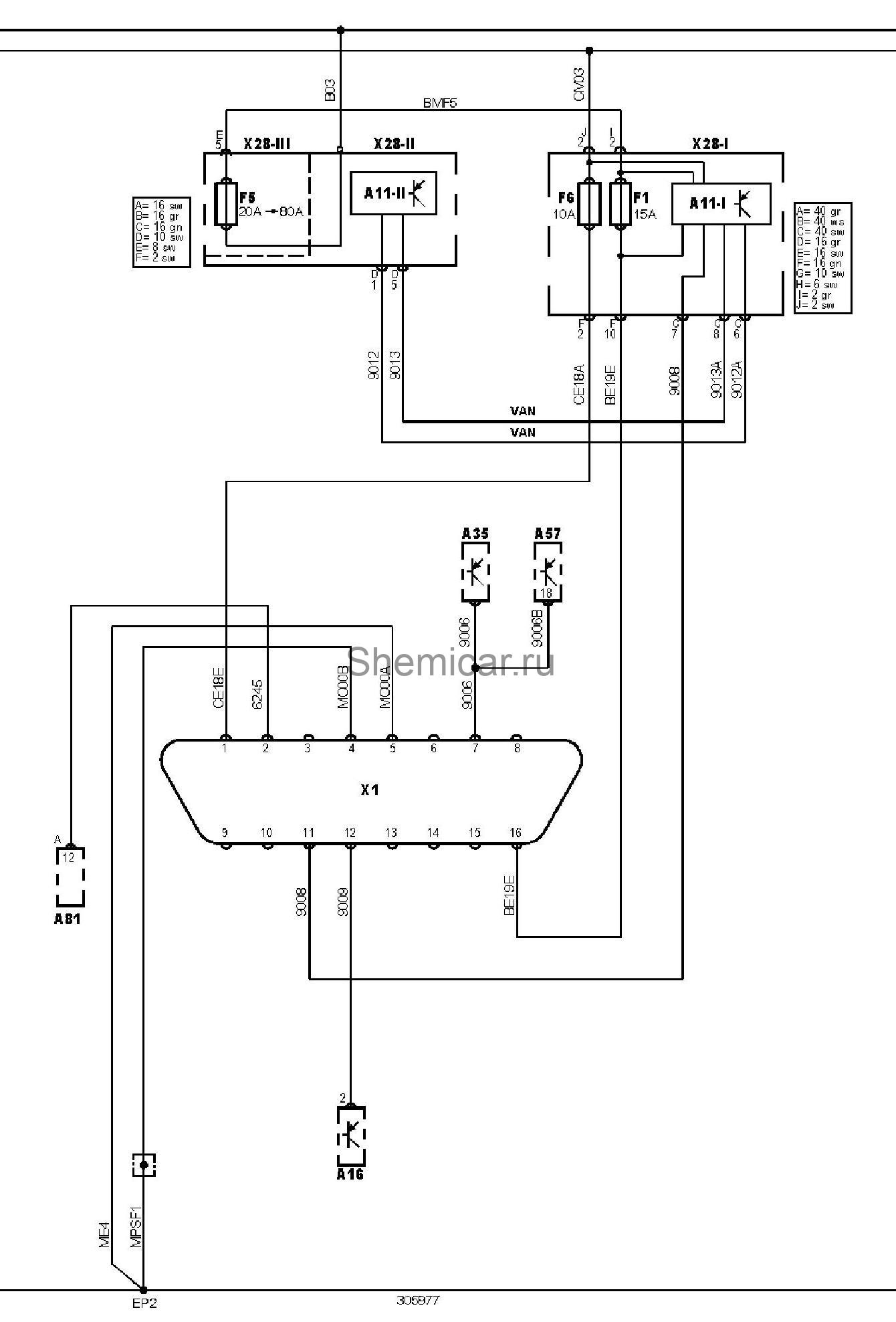

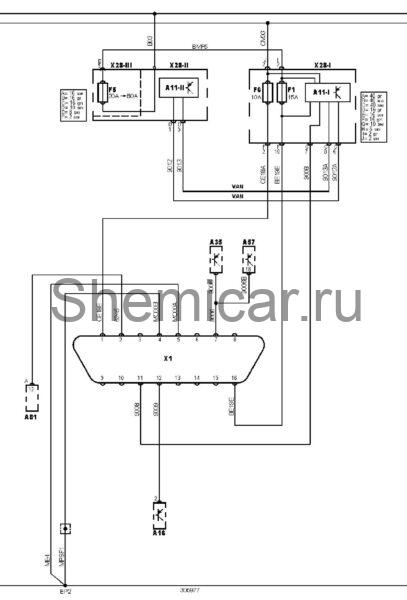

Электрическая схема DLC Citroen C3 2005 года выпуска.

Электросхема диагностического разъема -2005

обозначения к электрической схеме Сitroen C3

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11-I	Многофункциональный блок управления 1
A11-II	Многофункциональный блок управления 2
A16	Электронный блок управления ABS
A35	Электронный блок управления двигателем (ECM)
A57	Электронный блок управления трансмиссией (TCM)
A81	Блок управления усилителем рулевого управления
F1	Предохранитель
F5	Предохранитель
F6	Предохранитель
VAN	Шина данных VAN
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле — приборная панель
X28-II	Блок предохранителей/реле — моторный отсек 1
X28-III	Блок предохранителей/реле — моторный отсек 2

цвета проводов на схеме.
