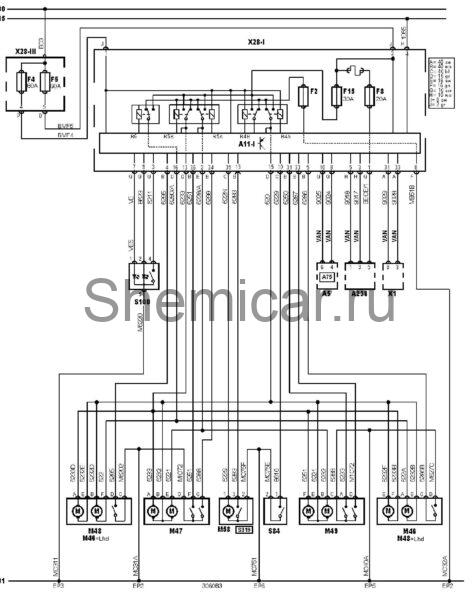

Электросхема центрального замка Citroen C3 2005-2010

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A75

Блок управления комбинацией приборов

A236

Блок управления электрооборудованием рулевой колонки

F2

Предохранитель

F4

Предохранитель

F5

Предохранитель

F8

Предохранитель

F15

Предохранитель

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

M58

Электродвигатель центрального замка (крышка багажника / задняя дверь)

S84

Выключатель привода замка багажника / задней двери

S100

Главный выключатель центрального замка

S319

Выключатель замка крышки багажника / задней двери

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле — приборная панель 1

X28-III

Блок предохранителей/реле — моторный отсек 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
