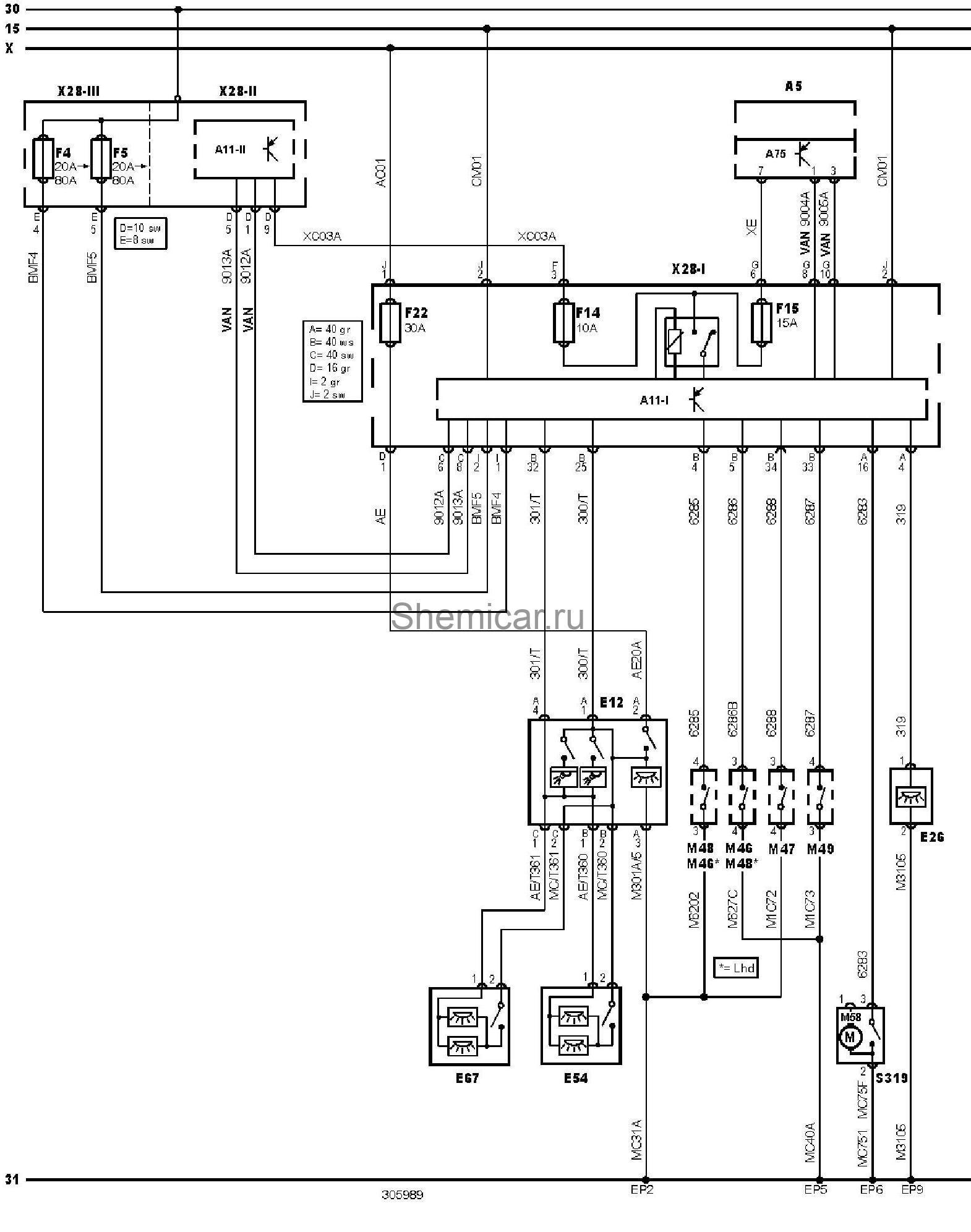

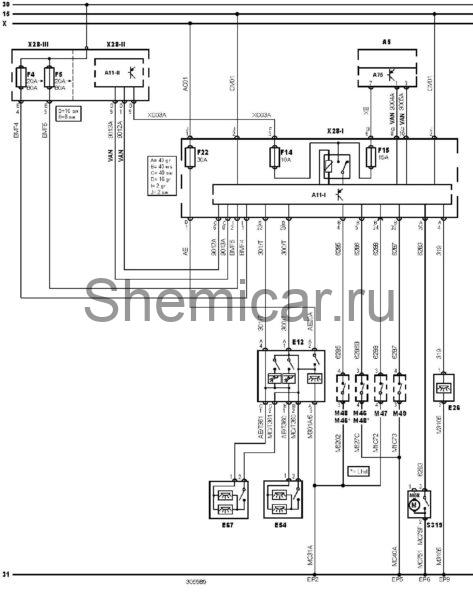

Электросхема салона тип 2 Citroen C3 2005-2010

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A75

Блок управления комбинацией приборов

E12

Лампа освещения салона (передняя)

E26

Лампа подсветки багажника / задней двери

E54

Лампа подсветки косметического зеркала (пассажира)

E67

Лампа подсветки косметического зеркала (водителя)

F4

Предохранитель

F5

Предохранитель

F14

Предохранитель

F15

Предохранитель

F22

Предохранитель

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

M58

Электродвигатель центрального замка (крышка багажника / задняя дверь)

S319

Выключатель замка крышки багажника / задней двери

VAN

Шина данных VAN

X28-I

Блок предохранителей/реле — приборная панель 1

X28-II

Блок предохранителей/реле — моторный отсек 1

X28-III

Блок предохранителей/реле — моторный отсек 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
