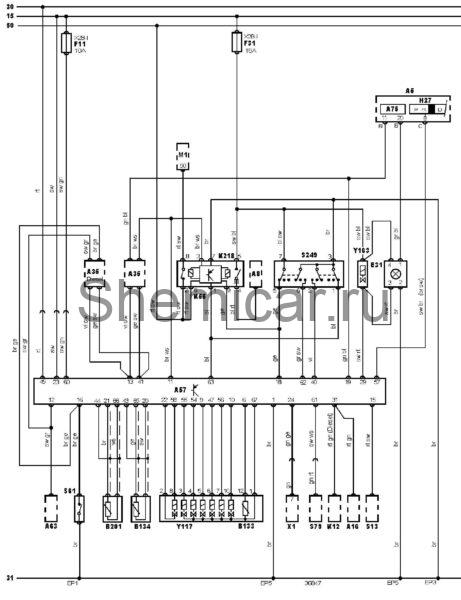

Электросхема AKPP тип 4 Audi A6 C5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A5

Комбинация приборов

A8

Левый задний фонарь в сборе

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

B133

Датчик температуры рабочей жидкости трансмиссии

B134

Датчик скорости автомобиля (трансмиссия)

B201

Датчик частоты вращения входного вала трансмиссии

EP1

Точка массы

EP3

Точка массы

EP5

Точка массы

E31

Лампа подсветки селектора

F11

Предохранитель

F31

Предохранитель

H27

Индикатор(ы) системы переключения передач

K12

Реле электродвигателя вентилятора системы охлаждения

K55

Выключатель запрещения запуска

K218

Реле фонарей заднего хода

M1

Стартер

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S61

Выключатель режима kick-down

S79

Главный выключатель системы поддержания скорости (круиз-контроль)

S249

Датчик положения селектора

X1

Диагностический разъем (DLC)

Y117

Блок клапанов трансмиссии

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
