Электросхема внешнего освещения тип 2 Opel Astra-H

Электрическая схема внешнего освещения Opel Astra-H 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

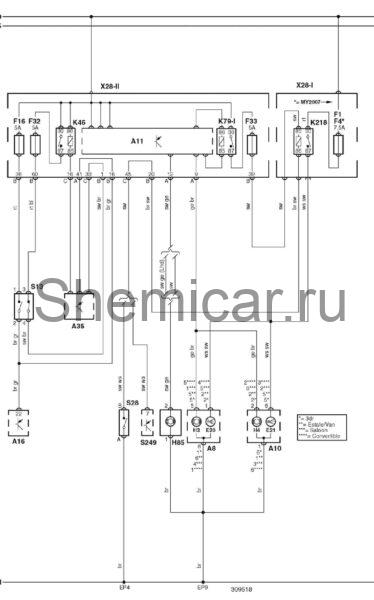

Электросхема ламп внешнего освещения — Стоп-сигналы/ фонари заднего хода — без многофункционального блока управления в грузовом отсеке.

обозначения к электрической схеме Opel Astra

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A8	Левый задний фонарь всборе
A10	Правый задний фонарь в сборе
A11	Аудиосистема
A16	Электронный блок управления ABS
A35	Электронный блок управления двигателем (ECM)
E20	Лампа фонаря заднего хода (левого или единственного)
E21	Лампа фонаря заднего хода (правого)
F1	Предохранитель
F4	Предохранитель
F16	Предохранитель
F32	Предохранитель
F33	Предохранитель
H3	Лампа левого стоп-сигнала
H4	Лампа правого стоп-сигнала
H85	Лампа центрального стоп-сигнала
K46	Реле системы управления двигателем
K218	Реле противотуманных фар
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
S28	Выключатель фонарей заднего хода
S249	Датчик положения селектора

цвета проводов на схеме.
