Электросхема системы кондиционирования тип 7 Opel Astra-H

Электрическая схема системы кондиционирования Opel Astra-H 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

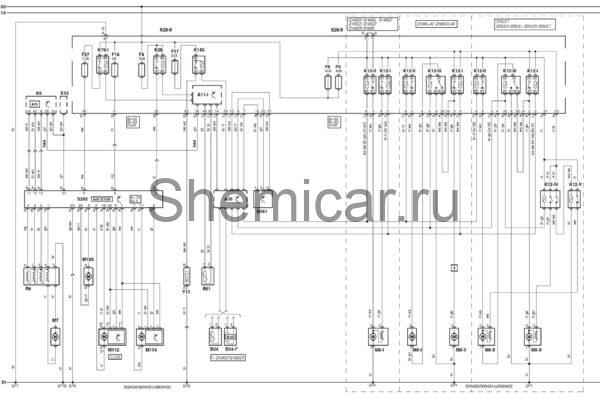

Электросхема системы кондиционирования и системы охлаждения двигателя — ручное управление температурой — без многофункционального блока управления в грузовом отсеке.

обозначения к электрической схеме Opel Astra

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A35	Электронный блок управления двигателем (ECM)
A63	Электронный блок управления кондиционером
A75	Блок управления комбинацией приборов
B24	Датчик температуры охлаждающей жидкости
B61	Датчик температуры окружающего воздуха
B161	Датчик давления хладагента системы кондиционирования
B187	Датчик температуры электродвигателя вентилятора системы охлаждения
E12	Лампа освещения салона (передняя)
F4	Предохранитель
F5	Предохранитель
F6	Предохранитель
F16	Предохранитель
F17	Предохранитель
F27	Предохранитель
K28	Реле электродвигателя вентилятора отопителя
K143	Реле электромагнитной муфты компрессора кондиционера
M7	Электродвигатель вентилятора кондиционера/отопителя
M105	Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)
M112	Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель)
M114	Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель)
R6	Резистор электродвигателя вентилятора отопителя
S30	Выключатель обогревателя заднего стекла
S292	Панель управления кондиционером/отопителем
VAN	Шина данных VAN
Y11	Электромагнитная муфта компрессора кондиционера

цвета проводов на схеме.

bl = синий	br = коричневый
gn = зеленый	gr = серый
rs = розовый	rt = красный
ws = белый	hbl = голубой
el = кремовый	ge = желтый
nf= нейтральный	og=оранжевый
sw = черный	vi = фиолетовый
hgn= светло зеленый	rbr = пурпурный
