Электросхема системы запуска тип 2 Opel Astra-H

Электрическая схема системы запуска Opel Astra-H 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

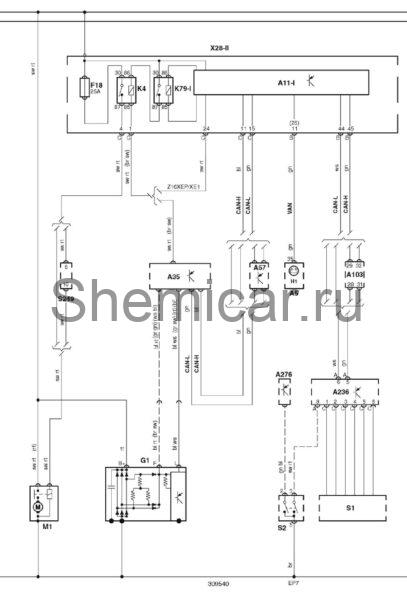

Электросхема системы запуска (2006-).

обозначения к электрической схеме Opel Astra

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A35	Электронный блок управления двигателем (ECM)
A57	Электронный блок управления трансмиссией (TCM)
A103	Блок управления подвеской
A236	Блок управления электрооборудованием рулевой колонки
A276	Блок управления системы дистанционного управления центральным замком и запуска двигателя
CAN-H	Контроллер (шина передачи данных) — сигнал высокого уровня
CAN-L	Контроллер (шина передачи данных) — сигнал низкого уровня
F18	Предохранитель
G1	Г енератор
H1	Индикатор зарядки аккумуляторной батареи
K4	Реле стартера
M1	Стартер
S1	Замок зажигания
S2	Выключатель стартера
S249 Датчик положения селектора
VAN	Шина данных VAN

цвета проводов на схеме.
