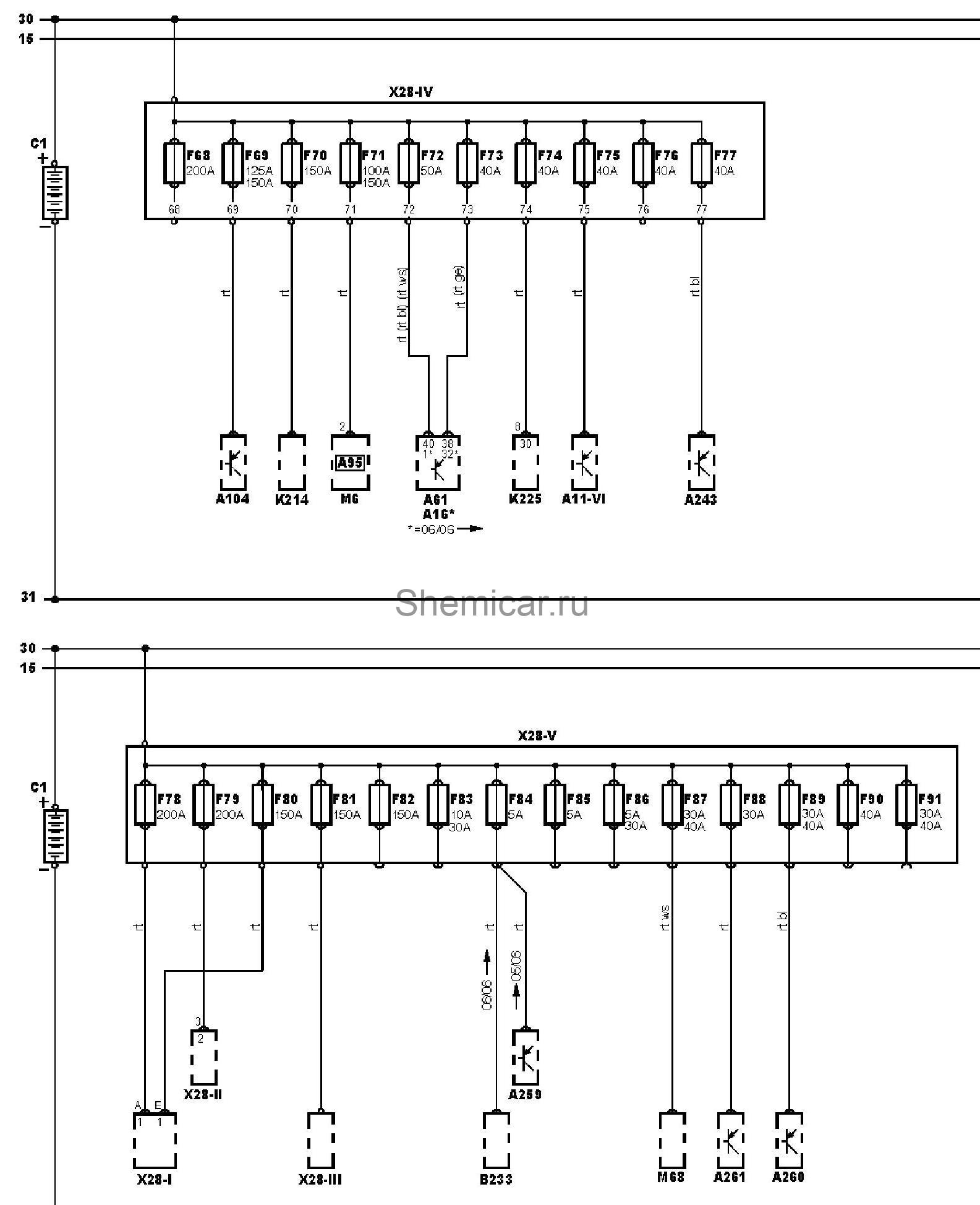

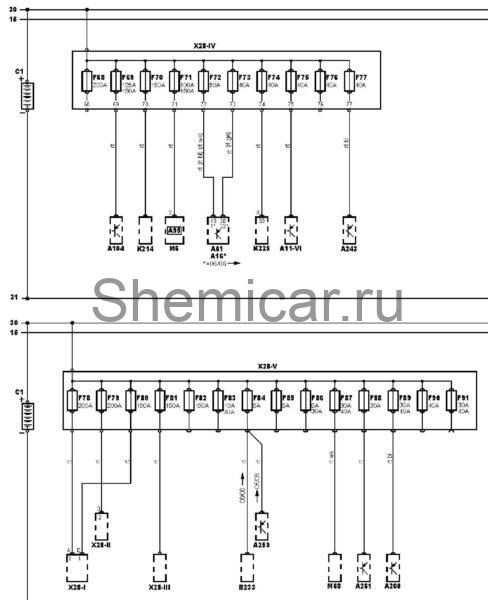

Электросхема питания тип 4 Mercedes Benz E-Class 211

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-VI

Многофункциональный блок управления 6

A16

Электронный блок управления ABS

A61

Электронный блок управления противобуксовочной системой

A95

Блок управления электродвигателем вентилятора системы охлаждения

A104

Блок управления свечами накаливания

A259

Блок управления батареей

A260

Блок контроля загрузки багажного отделения

A261

Блок управления приводом открывания / закрывания задней двери

B233

Датчик состояния аккумуляторной батареи

C1

Аккумуляторная батарея

F68

Предохранитель

F69

Предохранитель

F70

Предохранитель

F71

Предохранитель

F72

Предохранитель

F73

Предохранитель

F74

Предохранитель

F75

Предохранитель

F76

Предохранитель

F77

Предохранитель

F78

Предохранитель

F79

Предохранитель

F80

Предохранитель

F81

Предохранитель

F82

Предохранитель

F83

Предохранитель

F84

Предохранитель

F85

Предохранитель

F86

Предохранитель

F87

Предохранитель

F88

Предохранитель

F89

Предохранитель

F90

Предохранитель

F91

Предохранитель

K214

Реле дополнительного аккумулятора

K225

Реле компрессора активной подвески

M6

Электродвигатель вентилятора системы охлаждения

M68

Электродвигатель насоса регулировки поясничного упораспинки сиденья водителя

X28-I

Блок предохранителей/реле, моторный отсек

X28-II

Блок предохранителей/реле, багажное отделение

X28-III

Блок предохранителей/реле, приборная панель

X28-IV

Блок предохранителей/реле, пространство для ног

X28-V

Блок предохранителей/реле, ниша запасного колеса

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
