Электросхема Ford Focus 1 очиститель стекла

Схемы электрооборудования форд фокус 1.

Схема включения очистителя ветрового стекла (автомобиль с кузовом седан)

1 — блок временной задержки; 2 — основной монтажный блок (в салоне); 3 — реле очистителя ветрового стекла; 4 — переключатель очистителя и омывателя ветрового стекла (0 — выключено; 1 — прерывистый режим; 2 — малая скорость; 3 — большая скорость; 4 — режим однократной очистки; 5 — включен омыватель; 8 — переключатель интервала прерывистого режима); 5 — мотор-редуктор очистителя ветрового стекла (0 — выключено; 1 — включено); 6 — электродвигатель насоса омывателя

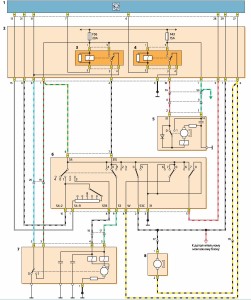

Схема включения очистителей ветрового стекла и стекла двери задка (автомобили с кузовами хэтчбек и универсал)

1 — блок временной задержки; 2 — основной монтажный блок (в салоне); 3 — реле очистителя ветрового стекла; 4 — реле очистителя стекла двери задка; 5 — мотор-редуктор очистителя стекла двери задка; 6 — переключатель очистителей и омывателей ветрового стекла и стекла двери задка (0 — выключено; 1 — прерывистый режим; 2 — малая скорость; 3 — большая скорость; 4 — режим однократной очистки; 5 — включен омыватель; 6 — включен омыватель стекла двери задка; 7 — включен очиститель стекла двери задка; 8 — переключатель интервала прерывистого режима); 7 — мотор-редуктор очистителя ветрового стекла (0 — выключено; 1 — включено); 8 — электродвигатель насоса омывателя

цвета проводов на схеме.

bl = синий	br = коричневый
gn = зеленый	gr = серый
rs = розовый	rt = красный
ws = белый	hbl = голубой
el = кремовый	ge = желтый
nf= нейтральный	og=оранжевый
sw = черный	vi = фиолетовый
hgn= светло зеленый	rbr = пурпурный
