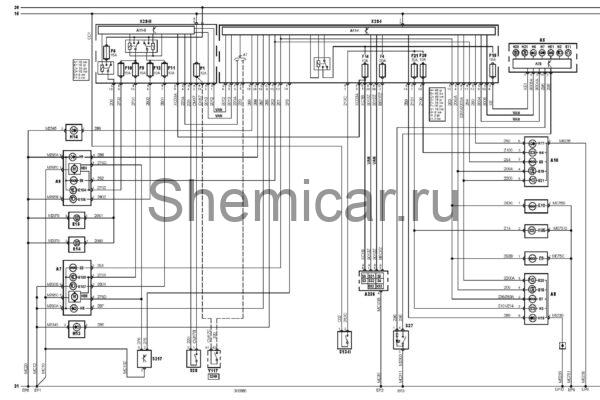

Электросхема освещения тип 2 Citroen C3 2005-2010

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара всборе

A8

Левый задний фонарь всборе

A9

Правая фара всборе

A10

Правый задний фонарь в сборе

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A75

Блок управления комбинацией приборов

A236

Блок управления электрооборудованием рулевой колонки

B92

Звуковой предупреждающий сигнал / зуммер

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

E7

Лампа левого заднего габарита

E8

Лампа правого заднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E10

Лампа подсветки номерного знака (правая)

E11

Лампа(ы) подсветки комбинации приборов

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

E18

Лампа заднего противотуманного фонаря (левого или единственного)

E19

Лампа заднего противотуманного фонаря (правого)

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

E104

Лампа ближнего света (левая)

E105

Лампа ближнего света (правая)

E106

Лампа дальнего света (левая)

E107

Лампа дальнего света (правая)

F1

Предохранитель

F4

Предохранитель

F6

Предохранитель

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

F14

Предохранитель

F15

Предохранитель

F20

Предохранитель

F21

Предохранитель

H2

Индикатор включения дальнего света фар

H3

Лампа левого стоп-сигнала

H4

Лампа правогостоп-сигнала

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателяповорота

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

H13

Левый повторитель указателей поворота

H14

Правый повторитель указателей поворота

H20

Индикатор включения противотуманных фар (передних или единственных)

H21

Индикатор включения задних противотуманных фонарей

H51

Индикатор предупреждения о невыключенных габаритах

H85

Лампа центрального стоп-сигнала

M35

Электродвигатель корректора фар (левый или единственный)

M36

Электродвигатель корректора фар (правый)

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S13-II

Выключатель стоп-сигналов (датчик положения педали тормоза) 2

S27

Выключатель аварийной сигнализации

S28

Выключатель фонарей заднего хода

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

S217

Переключатель корректора фар

S249

Датчик положения селектора

VAN

Шина данныхVAN

X28-I

Блок предохранителей/реле — приборнаяпанель

X28-II

Блок предохранителей/реле — моторный отсек 1

X93

Спиральный провод(SRS)

Y117

Блок клапанов трансмиссии

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
