Электросхема системы запуска тип 3 Ford Focus 1

Электрическая схема системы запуска 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

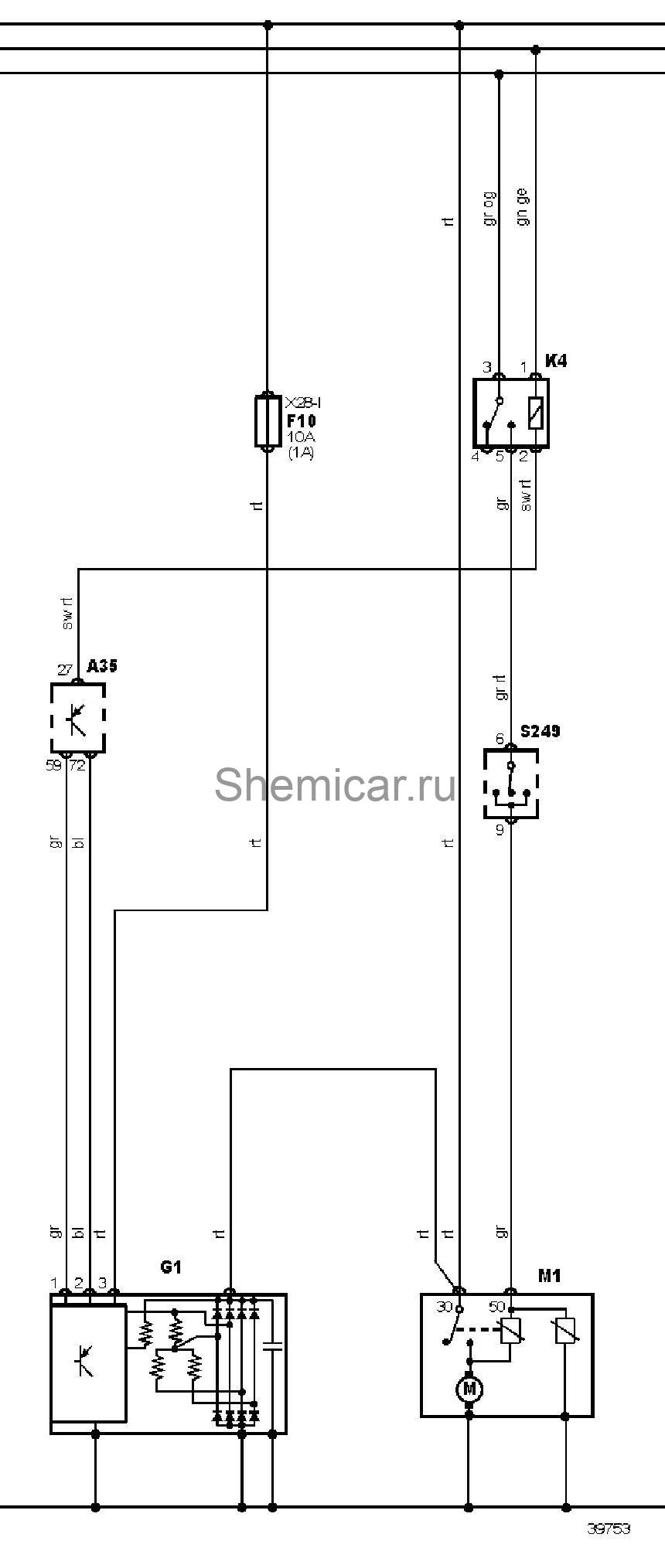

Электросхема системы запуска — АКПП

обозначения к электрической схеме Ford Focus

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A35	Электронный блок управления двигателем (ECM)
F10	Предохранитель
G1	Г енератор
K4	Реле стартера
M1	Стартер
S249	Датчик положения селектора
X28-I	Блок предохранителей/реле 1

цвета проводов на схеме.
