Электросхема системы навигации тип 2 Ford Focus 1

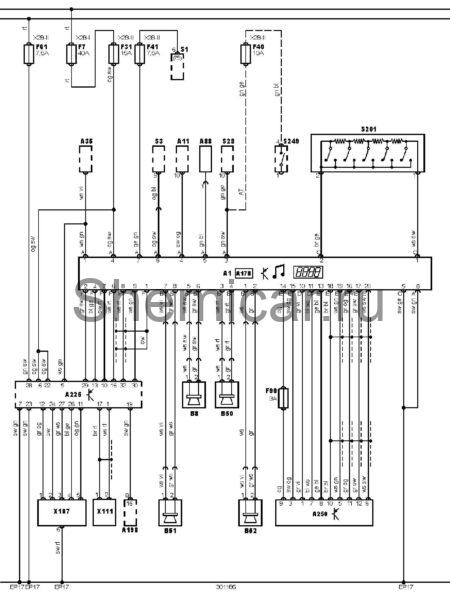

Электрическая схема системы навигации 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

Электросхема системы навигации — Travel Pilon

обозначения к электрической схеме Ford Focus

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A11	Аудиосистема
A35	Электронный блок управления двигателем (ECM)
A88	Левый задний фонарь всборе
A178	Блок управления навигационной системой
A198	Электронный блок управления SRS
A225	Блок телематики
A250	CD-чейнджер
B8	Динамик аудиосистемы, левый передний илиединственный
B50	Динамик аудиосистемы, правый передний
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
EP17	Точка массы
F7	Предохранитель
F31	Предохранитель
F40	Предохранитель
F41	Предохранитель
F61	Предохранитель
F99	Предохранитель
S1	Замок зажигания
S3	Выключатель фар
S28	Выключатель фонарей заднего хода
S201	Пульт управления аудиосистемой
S249	Датчик положения селектора
X28-I	Блок предохранителей/реле 1
X28-II	Блок предохранителей/реле 2
X107	Разъем телефона
X111	Диагностический разъем (DLC)

цвета проводов на схеме.
