Электросхема системы запуска тип 1 Audi Allroad

Электросхема системы запуска Audi Allroad 2000 года выпуска.

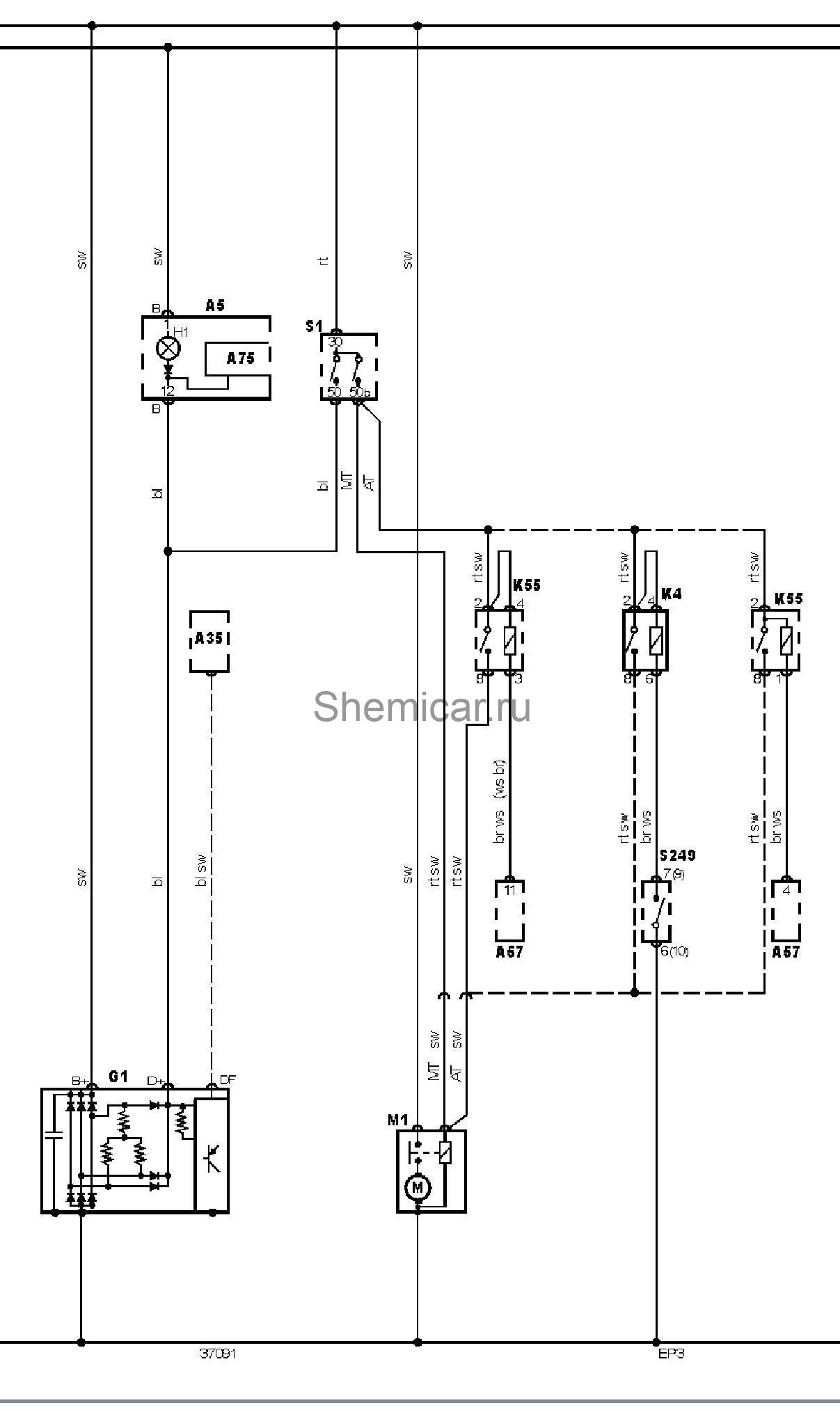

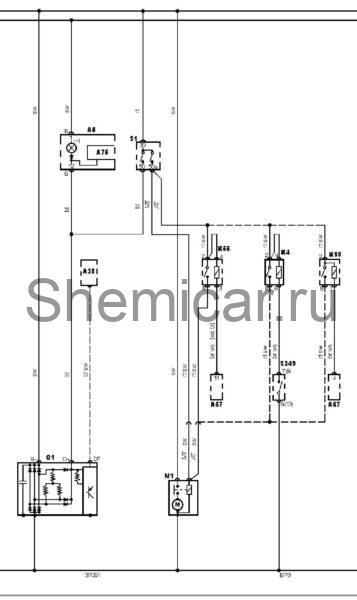

Электросхема системы запуска

обозначения к электрической схеме Audi Allroad

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A35	Электронный блок управления двигателем (ECM)
A57	Электронный блок управления трансмиссией (TCM)
A75	Блок управления комбинацией приборов
EP3	Точка массы
G1	Г енератор
H1	Индикатор зарядки аккумуляторной батареи
K4	Реле стартера
K55	Выключатель запрещения запуска
M1	Стартер
S1	Замок зажигания
S249	Датчик положения селектора

цвета проводов на схеме.
