Электросхема обогревателя стекла Audi Allroad

Электросхема обогревателя стекла Audi Allroad 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

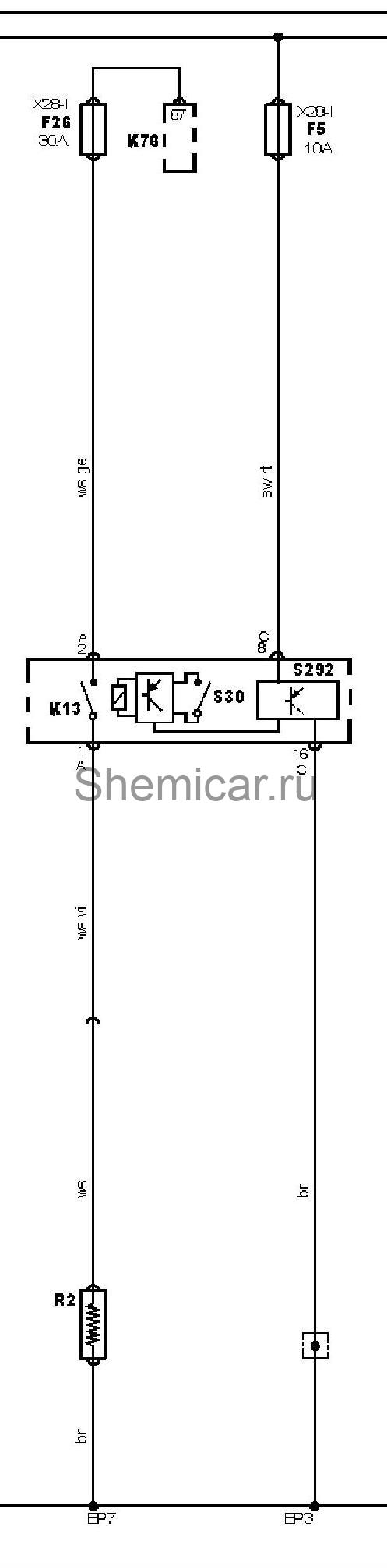

Электросхема обогревателя стекла

обозначения к электрической схеме Audi Allroad

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
EP3	Точка массы
EP7	Точка массы
F5	Предохранитель
F26	Предохранитель
K13	Реле обогревателя заднего стекла
K76	Реле вспомогательных цепей зажигания
R2	Обогреватель заднего стекла
S30	Выключатель обогревателя заднего стекла
S292	Панель управления кондиционером/отопителем

цвета проводов на схеме.
