Электросхема двигателя Audi Allroad
Электросхема двигателя Audi Allroad 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

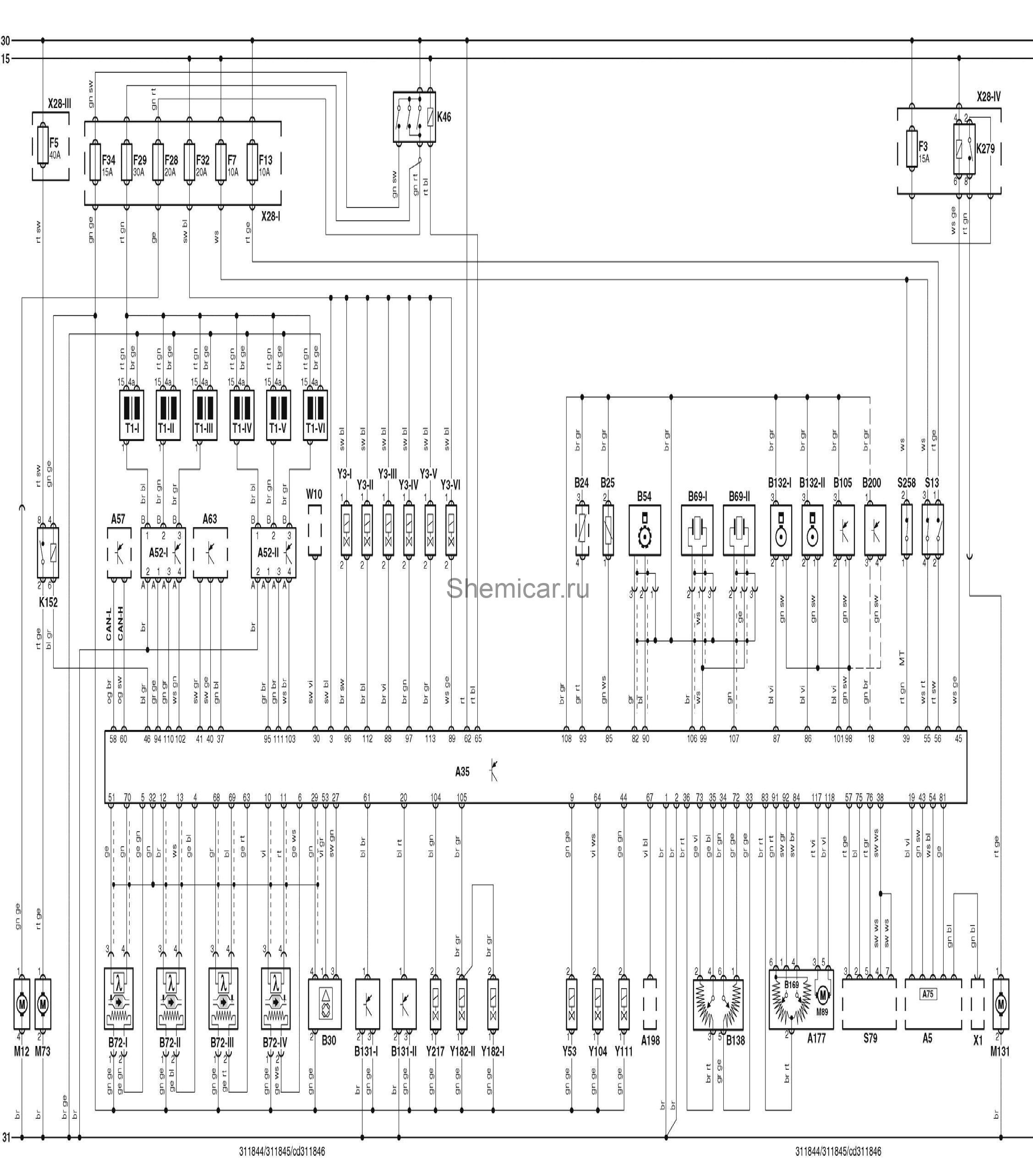

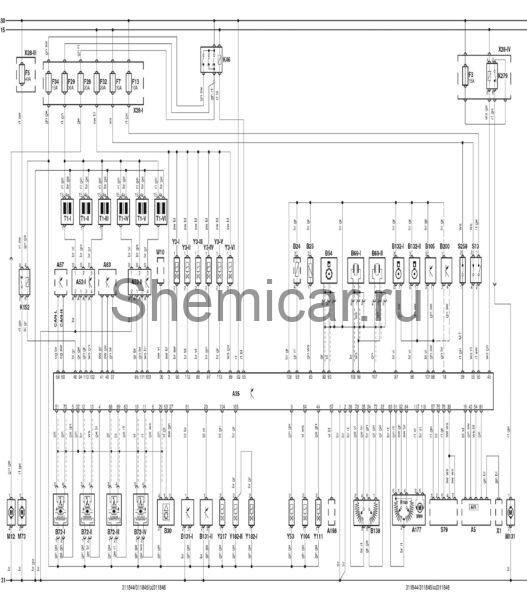

Электросхема двигателя 2,7 Turbo- ARE: Engine management
обозначения к электрической схеме Audi Allroad
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A35 | Электронный блок управления двигателем (ECM) |
A57 | Электронный блок управления трансмиссией (TCM) |
A63 | электронный блок управления кондиционером |
A75 | Блок управления комбинацией приборов |
A177 | Блок управления дроссельной заслонкой |
A198 | Электронный блок управления SRS |
B24 | Датчик температуры охлаждающей жидкости |
B25 | Датчик температуры воздуха на впуске |
B30 | Датчик расхода воздуха (MAF) |
B54 | Датчик положения коленчатого вала |
B105 | Датчик давления наддува |
B138 | Датчик положения педали акселератора |
B169 | Датчик положения электродвигателя привода дроссельной заслонки |
B200 | Датчик положения диафрагмы усилителя тормозов |
CAN-H | Шина данных CAN — высокий уровень |
CAN-L | Шина данных CAN — низкийуровень |
F3 | Предохранитель |
F5 | Предохранитель |
F7 | Предохранитель |
F13 | Предохранитель |
F28 | Предохранитель |
F29 | Предохранитель |
F32 | Предохранитель |
F34 | Предохранитель |
K46 | Реле системы управления двигателем |
K152 | Реле насоса системы подачи воздуха на выпуск |
K279 | Реле вакуумного насоса усилителя тормозов |
M12 | Топливныйнасос |
M73 | Насос подачи воздуха на выпуск |
M89 | Электродвигатель привода дроссельной заслонки |
M131 | Вакуумный насос усилителя тормозов |
S13 | Выключатель стоп-сигналов (датчик положения педали тормоза) |
S79 | Главный выключатель системы поддержания скорости (круиз-контроль) |
S258 | Концевой выключатель (датчик положения) педали сцепления |
T1 | Катушка зажигания |
W10 | Запасной провод (жгут проводов), моторный отсек |
X1 | Диагностический разъем (DLC) |
Y3 | Форсунка |
Y53 | Клапан перепуска воздуха мимо дроссельной заслонки |
Y104 | Э/м клапан аккумулятора паров топлива |
Y111 | Э/м клапан подачи воздуха на выпуск |
Y217 | Привод направляющих лопаток турбокомпрессора |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
