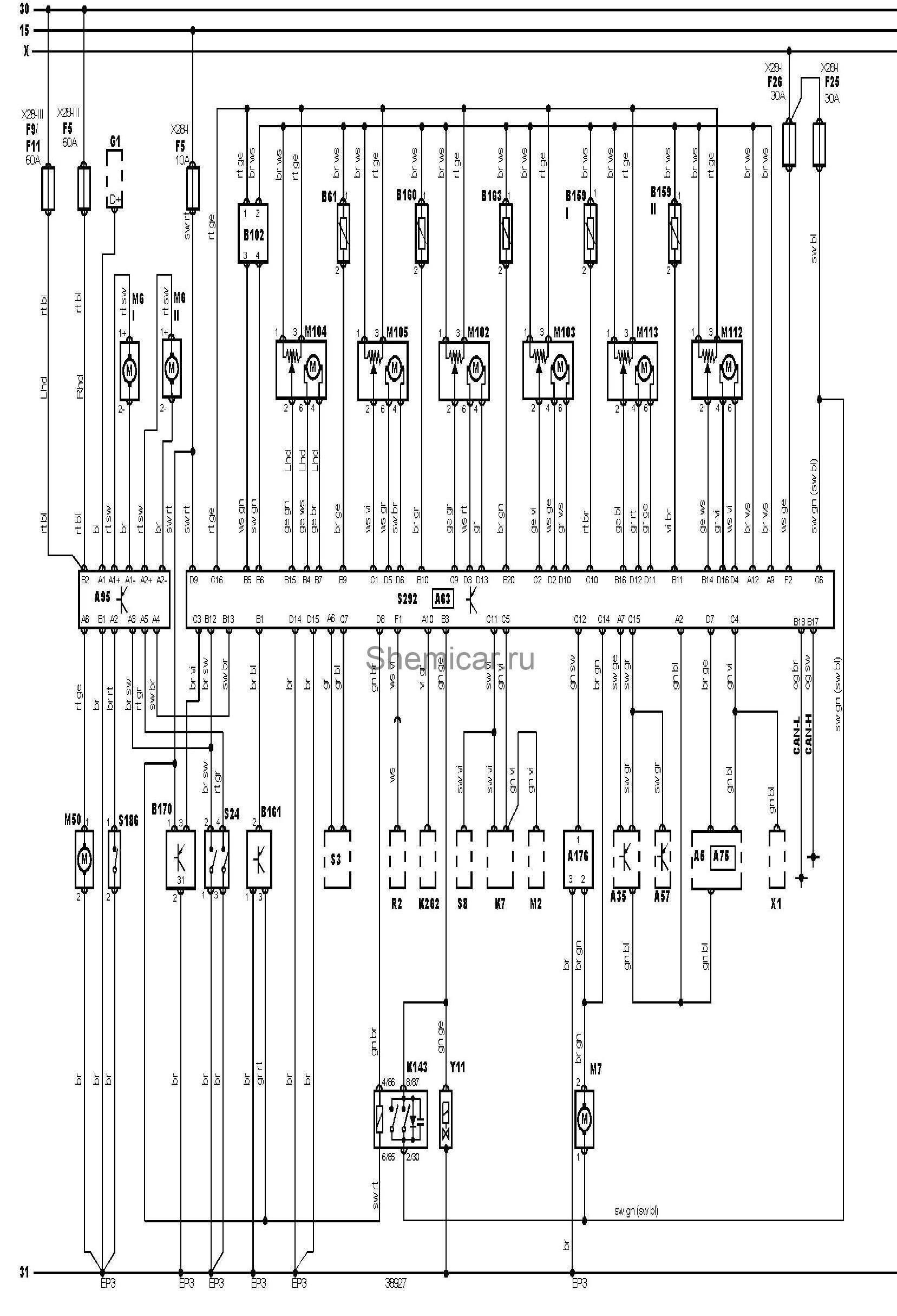

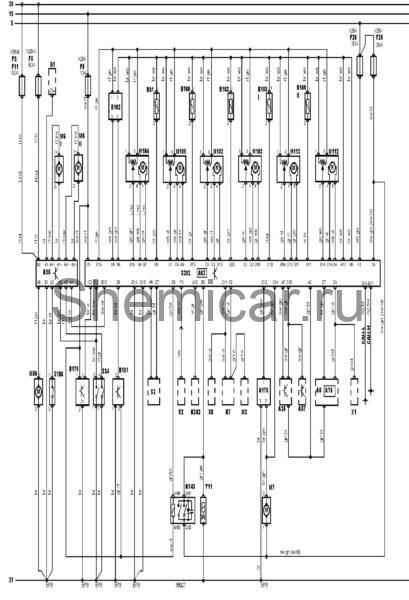

Электросхема кондиционера тип 4 Audi Allroad

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем

A57

Электронный блок управления КПП

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A95

Блок управления электродвигателем вентилятора системы охлаждения

A176

Блок управления электродвигателем вентилятора кондиционера/отопителя

B61

Датчик температуры окружающего воздуха

B102

Датчик солнечного света (системакондиционирования)

B159

Датчик температуры воздуха, подаваемого из вентиляционной решетки приборнойпанели

B160

Датчик температуры воздуха, подаваемого в ноги

B161

Датчик давления хладагента системы кондиционирования

B163

Датчик температуры воздуха на впуске (кондиционер/отопитель)

B170

Датчик чистоты воздуха, поступающего в отопитель

CAN-H

Контроллер (шина передачи данных) — высокая скорость

CAN-L

Контроллер (шина передачи данных) — низкая скорость

EP3

Точка заземления

F5

Предохранитель

F9

Предохранитель

F11

Предохранитель

F25

Предохранитель

F26

Предохранитель

G1

Г енератор

K7

Реле прерывистого режима работы очистителя лобового стекла

K143

Реле электромагнитной муфты компрессора кондиционера

K262

Реле датчика солнечного света (кондиционер)

M2

Электродвигатель очистителя лобового стекла

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M50

Электродвигатель насоса системы охлаждения

M102

Электродвигатель привода заслонки подачи воздуха из приборной панели со стороны водителя (кондиционер/отопитель)

M103

Электродвигатель привода заслонки подачи воздуха из приборной панели со стороны пассажира (кондиционер/отопитель)

M104

Электродвигатель привода заслонки забора входящего воздуха кондиционера/отопителя

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M112

Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель)

M113

Электродвигатель привода заслонки обдува стекол

R2

Обогреватель заднего стекла

S3

Выключатель фар

S8

Переключатель управления очистителем / омывателем лобового стекла

S24

Датчик-выключатель электродвигателя вентилятора системы охлаждения по температуре охлаждающей жидкости

S186

Датчик температуры охлаждающей жидкости

S292

Панель управления кондиционером/отопителем

X

Замок зажигания — вспомогательные цепи

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-III

Блок предохранителей/реле, приборная панель 3

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
