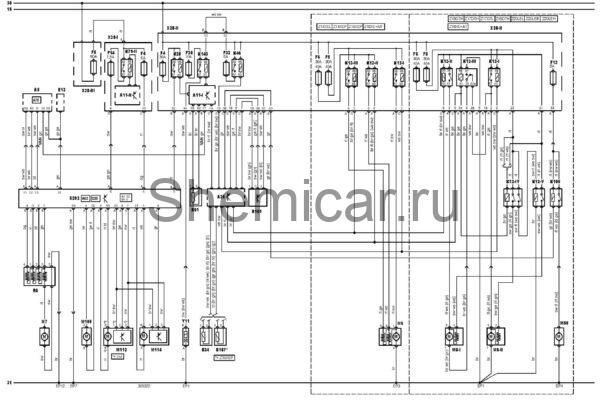

Электросхема системы кондиционирования тип 1 Opel Astra-H

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем (ECM)

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

B24

Датчик температуры охлаждающей жидкости

B61

Датчик температуры окружающего воздуха

B161

Датчик давления хладагента системы кондиционирования

B187

Датчик температуры электродвигателя вентилятора системы охлаждения

E12

Лампа освещения салона (передняя)

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F12

Предохранитель

F14

Предохранитель

F20

Предохранитель

F32

Предохранитель

K28

Реле электродвигателя вентилятора отопителя

K46

Реле системы управления двигателем

K105

Реле насоса охлаждающей жидкости

K143

Реле электромагнитной муфты компрессора кондиционера

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M50

Электродвигатель насоса системы охлаждения

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M112

Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель)

M114

Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель)

R6

Резистор электродвигателя вентилятора отопителя

S30

Выключатель обогревателя заднего стекла

S292

Панель управления кондиционером/отопителем

VAN

Шина данных VAN

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
