Электросхема питания- багажное отделение тип 2 Opel Astra-H

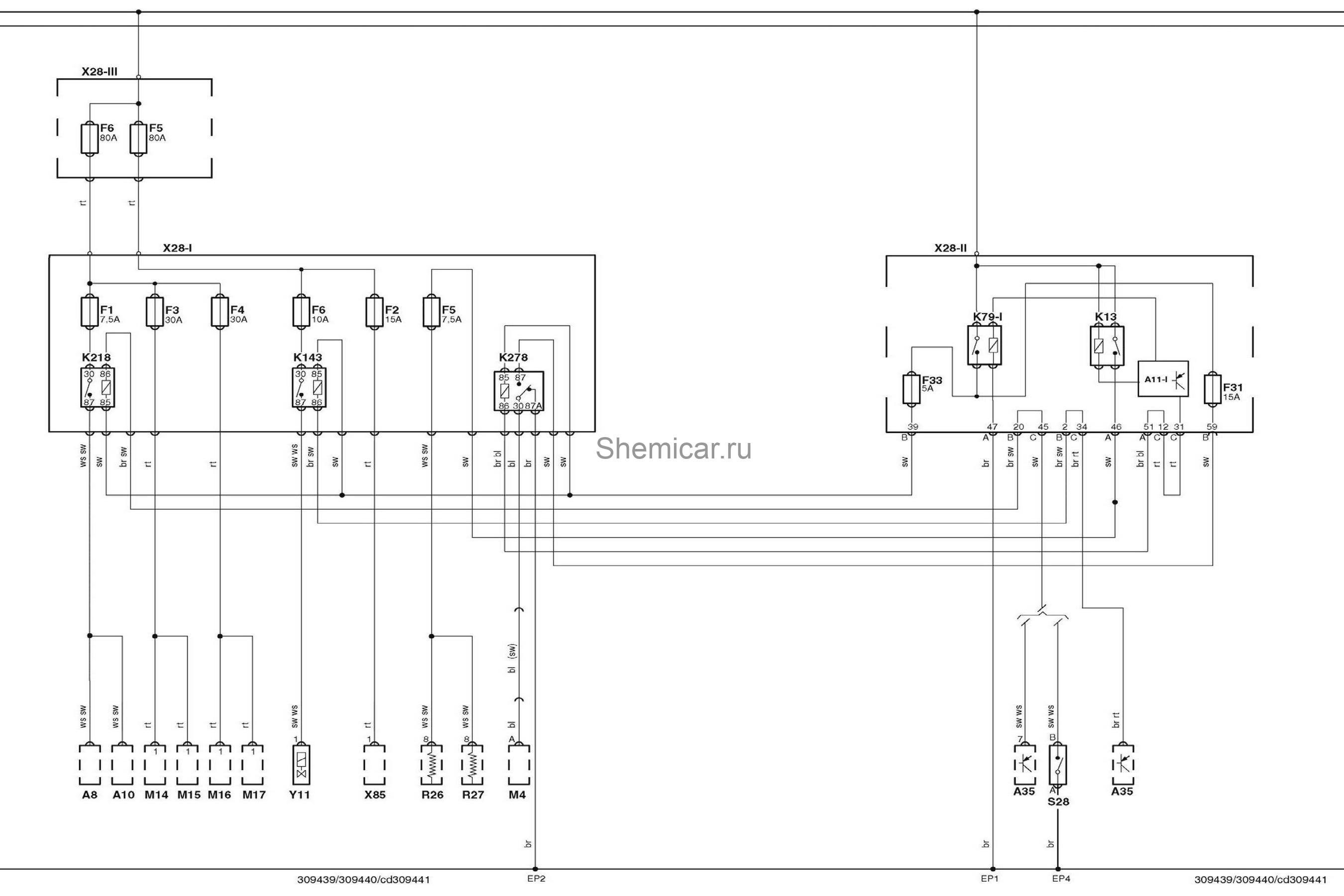

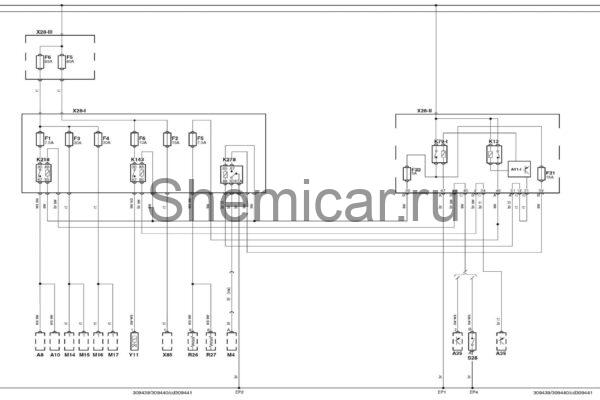

Электрическая схема распределения питания Opel Astra-H 2004, 2005 года выпуска.

 Электросхема распределения питания — MY 2006 Багажное отделение — без многофункционального блока управления в грузовом отсеке (-2005).



обозначения к электрической схеме Opel Astra

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A8

Левый задний фонарь в сборе

A10

Правый задний фонарь в сборе

A35

Электронный блок управления двигателем (ECM)

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F31

Предохранитель

F33

Предохранитель

K13

Реле обогревателя заднего стекла

K143

Реле электромагнитной муфты компрессора кондиционера

K218

Реле противотуманных фар

K278

Реле противотуманных фар

M4

Электродвигатель очистителя заднего стекла

M14

Электродвигатель привода стеклоподъемника двери водителя

M15

Электродвигатель привода стеклоподъемника двери пассажира

M16

Электродвигатель привода стеклоподъемника задней левой двери

M17

Электродвигатель привода стеклоподъемника задней правой двери

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

S28

Выключатель фонарей заднего хода

X85

Разъем подключения дополнительного оборудования

Y11

Электромагнитная муфта компрессора кондиционера



цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
