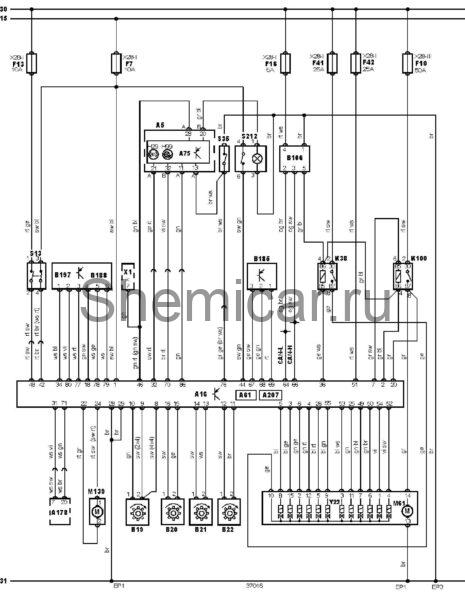

Электросхема системы ABS тип 3 Audi A6 C5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A61

Электронный блок управления противобуксовочной системой

A75

Блок управления комбинацией приборов

A178

Блок управления навигационной системой

A207

Блок управления ESP (система поддержания курсовойустойчивости)

B19

Датчик частоты вращения левого переднего колеса

B20

Датчик частоты вращения правого переднего колеса

B21

Датчик частоты вращения левого заднего колеса

B22

Датчик частоты вращения правого заднего колеса

B106

Датчик положения рулевого колеса

B185

Датчик давления тормозной жидкости

B188

Датчик бокового перемещения

B197

Датчик ускорения (бокового)

CAN-H

Контроллер (шина передачи данных) — высокая скорость

CAN-L

Контроллер (шина передачи данных) — низкая скорость

EP1

Точка заземления

EP3

Точка заземления

F7

Предохранитель

F10

Предохранитель

F13

Предохранитель

F16

Предохранитель

F41

Предохранитель

F42

Предохранитель

H29

Индикатор ABS

H99

Индикатор системы ESP / Индикатор противобуксовочной системы

K38

РелеABS

K100

Реле электродвигателя насоса

M61

Электродвигатель насоса

M139

Электродвигатель насоса системы курсовой устойчивости (ESP)

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S35

Датчик включения стояночного тормоза

S212

Выключатель системы ESP / Выключатель противобуксовочной системы

X1

Диагностический разъем (DLC)

Y22

Модулятор давления

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
