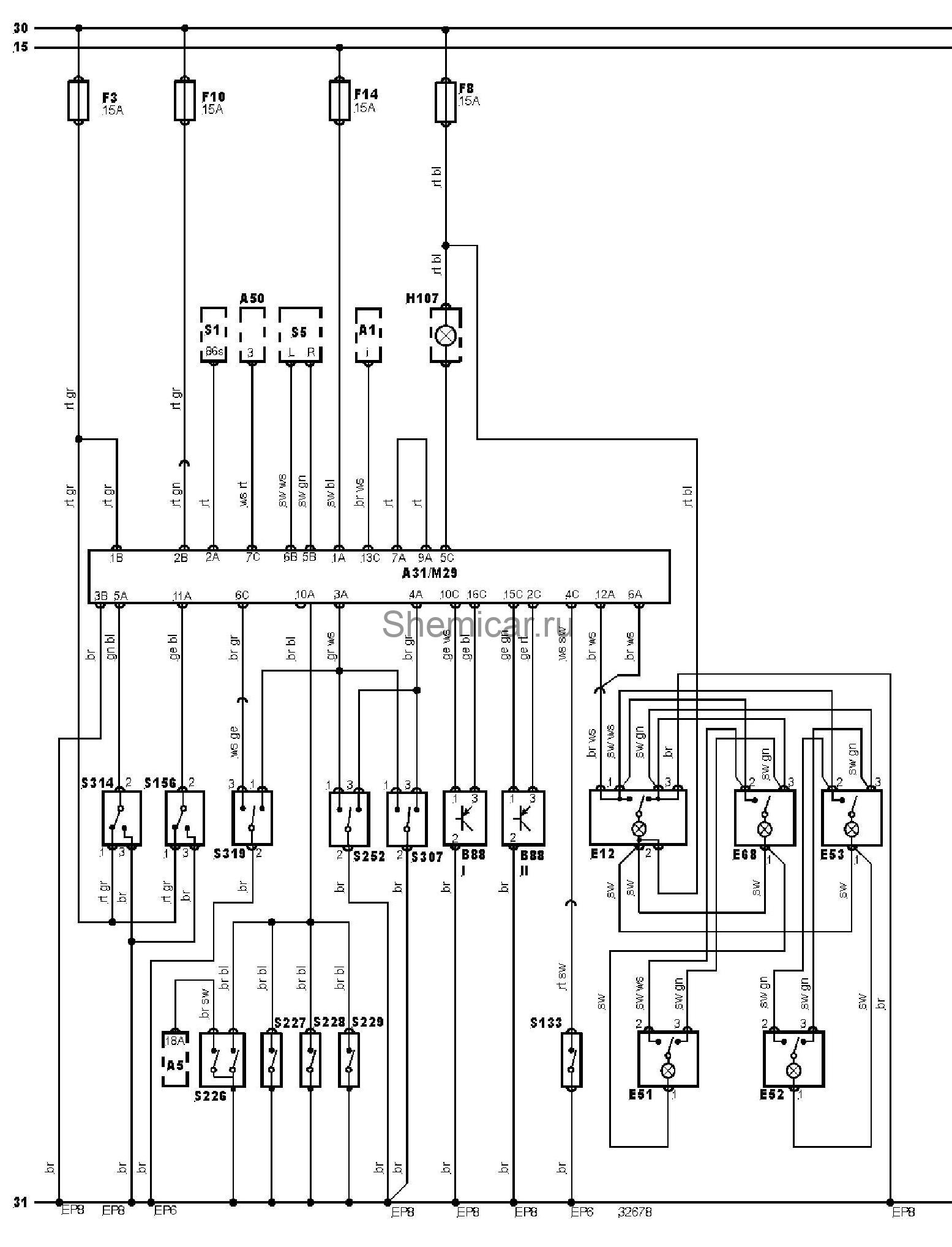

Электросхема центрального замка тип 1 Audi A6 C4

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A31

Блок управления центральным замком

A50

Блок управления электроприводом сиденья

B88-I

Датчик сигнала центрального замка

B88-II

Датчик сигнала центрального замка

EP6

Точка массы

EP8

Точка массы

E12

Лампа освещения салона(передняя)

E51

Лампа местной подсветки (задняя левая)

E52

Лампа местной подсветки (задняя правая)

E53

Лампа местной подсветки (со стороны пассажира)

E68

Лампа местной подсветки (со стороны водителя)

F3

Предохранитель

F8

Предохранитель

F10

Предохранитель

F14

Предохранитель

H107

Индикатор противоугонной системы

M29

Вакуумный насос центрального замка

S1

Замок зажигания

S5

Переключатель указателей поворота

S133

Концевой выключатель багажника / задней двери

S156

Выключатель центрального замка (на двери пассажира)

S226

Концевой выключатель двери водителя

S227

Концевой выключатель левой задней двери

S228

Концевой выключатель двери пассажира

S229

Концевой выключатель правой задней двери

S252

Концевой выключатель ручки / замка двери водителя

S307

Концевой выключатель ручки / замка двери пассажира

S314

Выключатель центрального замка (дверь водителя)

S319

Выключатель замка крышки багажника / задней двери

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
