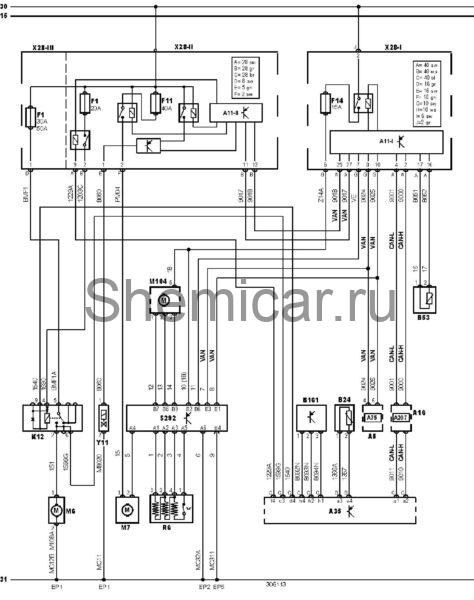

Электросхема кондиционера тип 1 Citroen C3 2005-2010

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем

A75

Блок управления комбинацией приборов

A207

Блок управления ESP (система поддержания курсовой устойчивости)

B24

Датчик температуры охлаждающей жидкости

B53

Датчик температуры воздуха за испарителем кондиционера

B161

Датчик давления хладагента системы кондиционирования

CAN-H

Контроллер (шина передачи данных) — высокая скорость

CAN-L

Контроллер (шина передачи данных) — низкая скорость

EP1

Точка заземления

EP2

Точка заземления

EP5

Точка заземления

F1

Предохранитель

F11

Предохранитель

F14

Предохранитель

K12

Реле электродвигателя вентилятора системы охлаждения

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M104

Электродвигатель привода заслонки забора входящего воздуха кондиционера/отопителя

R6

Резистор электродвигателя вентилятора отопителя

S292

Панель управления кондиционером/отопителем

VAN

Шина данных VAN

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
