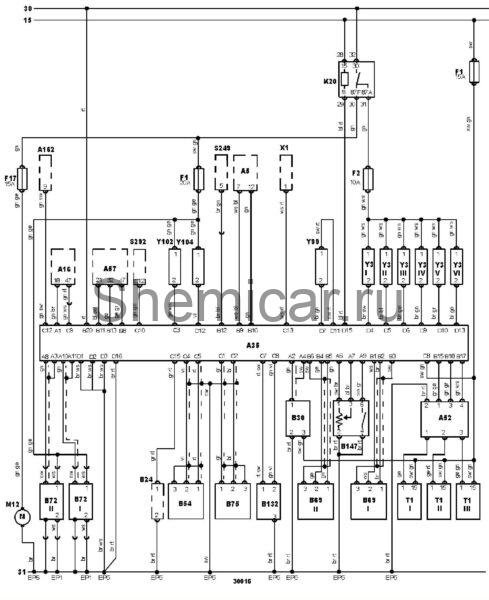

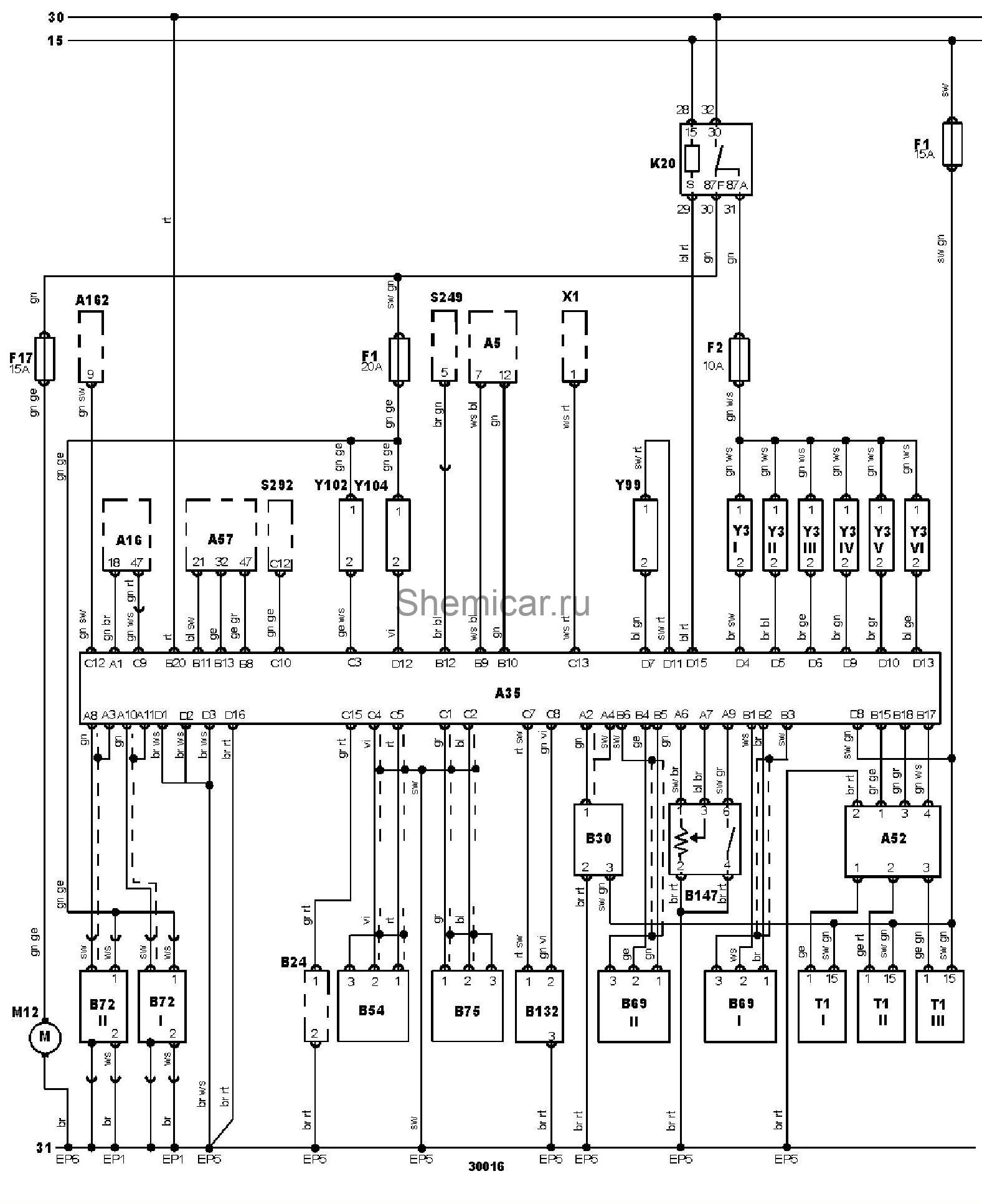

Электросхема управления двигателем тип 5 Audi A6 C4

Электросхема системы управления двигателем Audi A6 1994, 1995, 1996, 1997 года выпуска.

Электросхема системы управления двигателем 2,8 ААН

обозначения к электрической схеме Audi A6

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем

A52

Коммутатор системы зажигания

A57

Электронный блок управления КПП

A162

Электронный блок управления иммобилайзером

B24

Датчик температуры охлаждающей жидкости

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69-I

Датчик детонации

B69-II

Датчик детонации

B72-I

Подогреваемый кислородный датчик

B72-II

Подогреваемый кислородный датчик

B75

Датчик частоты вращения коленчатого вала

B132

Датчик положения распределительного вала

B147

Датчик положения дроссельной заслонки

F1

Предохранитель

F2

Предохранитель

F17

Предохранитель

K20

Реле топливного насоса

M12

Топливныйнасос

S249

Датчик положения селектора АКПП

S292

Панель управления кондиционером/отопителем

T1-I

Катушка зажигания

T1-II

Катушка зажигания

T1-III

Катушка зажигания

X1

Диагностический разъем (DLC)

Y3-I

Форсунка

Y3-II

Форсунка

Y3-III

Форсунка

Y3-IV

Форсунка

Y3-V

Форсунка

Y3-VI

Форсунка

Y99

Клапан управления перепуском воздуха на холостом ходу

Y102

Э/м клапан системы изменения геометрии впускного коллектора

Y104

Э/м клапан аккумулятора паров топлива

цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
