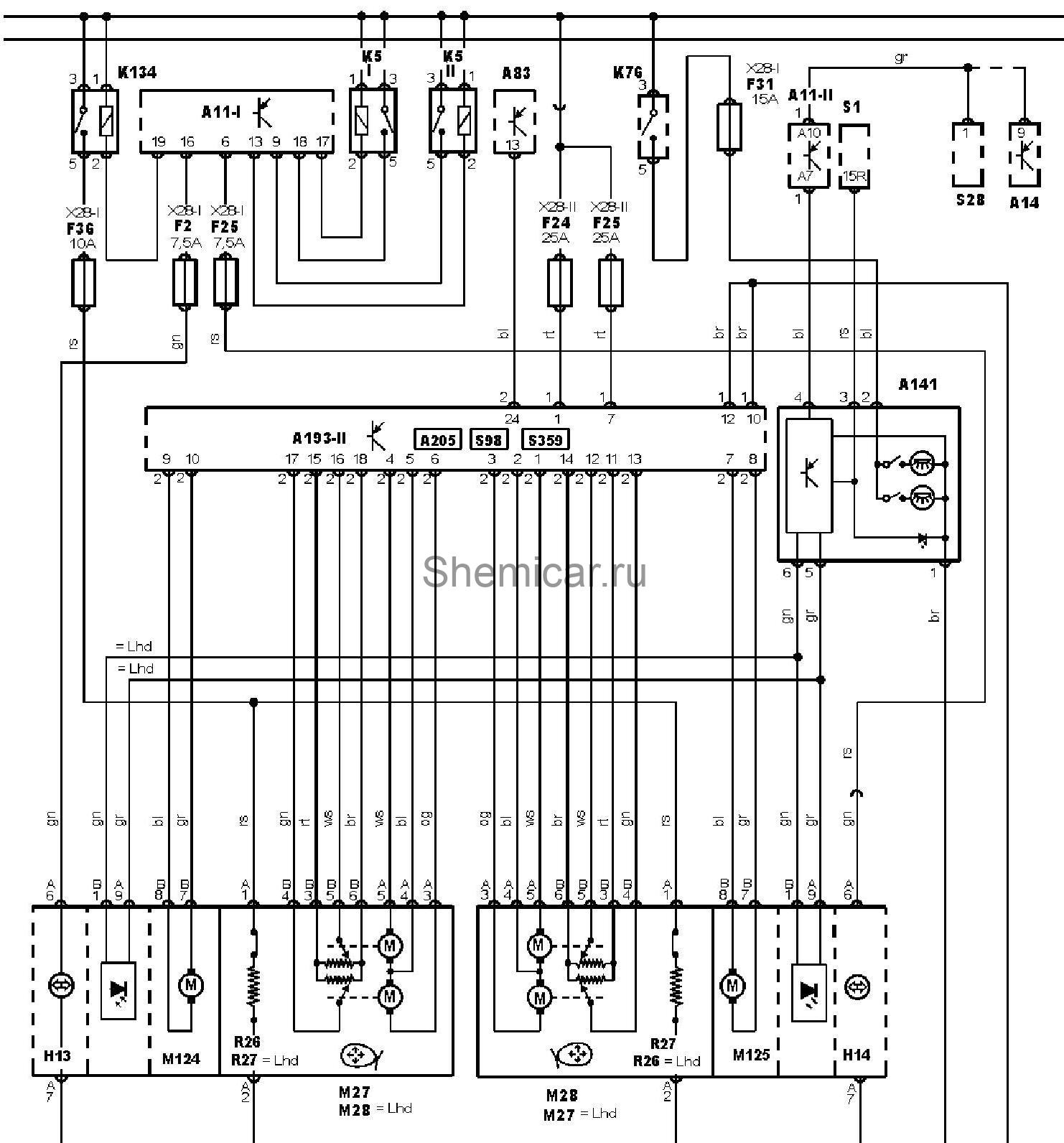

Электросхема зеркал тип 3 Mercedes Benz M-Class 163

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-I

Многофункциональный блок управления — моторный отсек

A11-II

Многофункциональный блок управления — нижняя часть приборной панели, справа

A14

Блок управления переключением передач

A83

Блок регулировки сидений/зеркал

A141

Внутреннее зеркало заднего вида

A193-II

Многофункциональный переключатель в сборе

A205

Блок управления электроприводом стеклоподъемников

EP11

Точка массы

EP13

Точка массы

EP8

Точка массы

F2

Предохранитель

F24

Предохранитель

F25

Предохранитель

F31

Предохранитель

F36

Предохранитель

H13

Левый повторитель указателей поворота / габарит

H14

Правый повторитель указателей поворота / габарит

H134

Левый повторитель указателей поворота / габарит

K5

Реле-прерыватель указателей поворота

K76

Реле вспомогательных цепей зажигания

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M28

Электродвигатель привода регулировки зеркала заднего вида на двери пассажира

M124

Электродвигатель привода складывания зеркала заднего вида на двери водителя

M125

Электродвигатель привода складывания зеркала заднего вида на двери пассажира

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

S1

Замок зажигания

S28

Выключатель фонарей заднего хода

S98

Переключатель регулировки зеркал заднего вида

S359

Выключатель складывания зеркал заднего вида

X28-I

Блок предохранителей/реле — моторный отсек

X28-II

Блок предохранителей/реле — правая нижняя защитная панель

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
