Электросхема очистителей тип 1 Ford Focus 1

Электрическая схема очистителей и омывателей 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

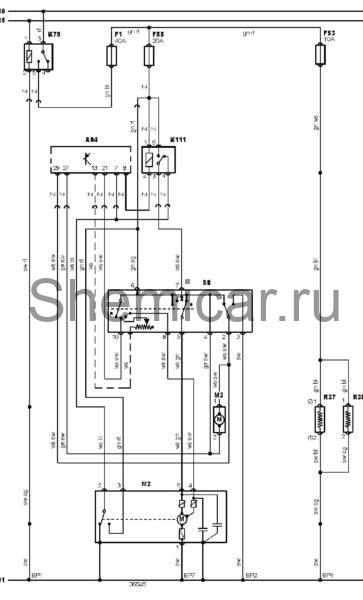

Электросхема очистителей и омывателей — Седан

обозначения к электрической схеме Ford Focus

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A94	Интегрированное реле/блок управления
EP1	Точка массы
EP2	Точка массы
EP7	Точка массы
F1	Предохранитель
F53	Предохранитель
F55	Предохранитель
K79	Реле основных цепей зажигания
K111	Реле электродвигателя очистителя лобового стекла
M2	Электродвигатель очистителя лобового стекла
M3	Электродвигатель насоса омывателя лобового стекла
R37	Обогреватель форсунки омывателя лобового стекла (левый или единственный)
R38	Обогреватель форсунки омывателя лобового стекла (правый)
S8	Переключатель управления очистителем / омывателем лобового стекла

цвета проводов на схеме.
